この機能では、同一のブロックに加えて、文字バリエーションが検索できるようになり、AutoCAD における反復作業が効率化されました。
文字バリエーションを追加
BSEARCH[ブロック検索](旧 BCONVERT[ブロック変換])コマンドは、図面内にある同一のジオメトリのすべてのインスタンスを検索し、効率的にブロックに変換します。

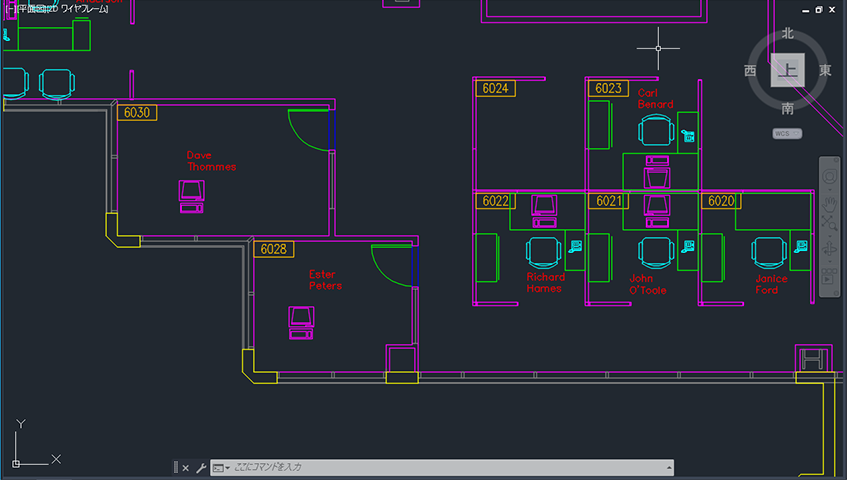

このリリースにより、[検索と変換]の機能では、文字バリエーションを検索してブロック属性に変換することもできるようになりました。この新機能は、ホテルの部屋番号や部屋名など、反復的であっても可変タイプの文字の分類に便利です。

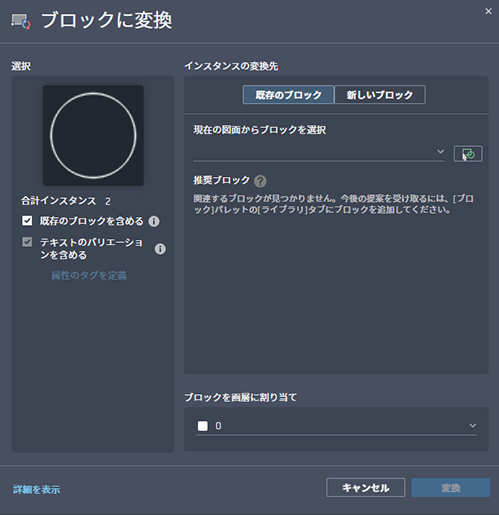

一致するインスタンスをブロックに変換することを決定すると、プレビュー サムネイルが表示されます。選択されたオブジェクトと文字バリエーションを簡単に確認できるようになりました。

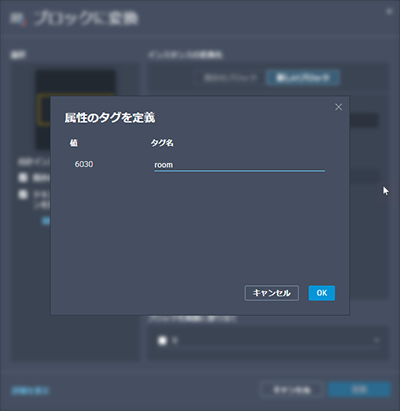

一致するインスタンスのブロックへの変換に加えて、[属性のタグを定義]をクリックして文字バリエーションの属性タグを指定できます。
容易なアクセスと使用
[検索と変換]が、リボンから簡単にアクセスできるようになりました。

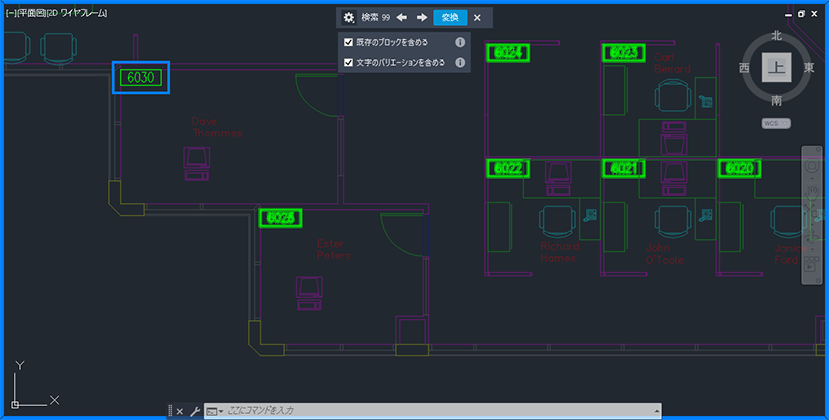

BSEARCH[ブロック検索]コマンドを実行すると、新しい[検索]のレビュー モードにより、すべての一致するインスタンスがハイライト表示されます。
[検索]のレビュー ツールバーから、次のことを実行できます。
- 一致するインスタンスの合計数を表示する
- 図面内の前または次のインスタンスにナビゲートする
- 既存のブロックや文字バリエーションを含めるようにフィルタを調整する
- ブロックに変換する
新しいコマンド
BSEARCH[ブロック検索]: 旧 BCONVERT[ブロック変換]。[変換]ダイアログ ボックスを表示します。ここには、選択した図形と同一のインスタンスをブロックに変換するオプションが示されます。
-BSEARCH[ブロック検索]: 旧 -BCONVERT[ブロック変換]。コマンド プロンプトで、選択した図形および同一のインスタンスをブロックに変換します。
新しいシステム変数
TEXTTOATTRIBUTE: BSEARCH[ブロック検索]では、文字オブジェクトが選択されている場合、文字バリエーションを検索してブロック属性に変換するかどうかをコントロールします。
BSEARCHINCLUDEEXISTINGBLOCKS: 旧 BCONVERTINCLUDEEXISTINGBLOCKS。BSEARCH[ブロック検索]コマンドを使用して、既存のブロック インスタンスを既定で選択するかどうかをコントロールします。ユーザは、レビュー プロセス中に選択を調整することができます。
廃止予定のコマンド
BCONVERT[ブロック変換]: 不要になりました。この機能は、BSEARCH[ブロック検索]コマンドに含まれています。
-BCONVERT[ブロック変換]: 不要になりました。この機能は、-BSEARCH[ブロック検索]コマンドに含まれています。
廃止予定のシステム変数
BCONVERTINCLUDEEXISTINGBLOCKS: 不要になりました。この機能は、BSEARCHINCLUDEEXISTINGBLOCKS システム変数に含まれています。
