マークアップ読み込みとマークアップ アシスト

マークアップ読み込みとマークアップ アシストが引き続き改善され、マークアップ ファイルから図面に対して、図面の改定を簡単に取り込むことができるようになりました。

次の機能強化が行われました。

• マークアップ アシストを外部参照に適用できるようになりました。
• マークアップ アシストを使用して雲マークを挿入する際、矩形状またはポリゴン状の雲マークとして挿入できるようになりました。矩形状雲マークとして挿入すると、ハイライト表示された境界が、雲マークの定義サイズおよび形状として使用されます。ポリゴン状雲マークとして挿入すると、検出されたマークアップのおおよその形状が、定義サイズおよび形状として使用されます。

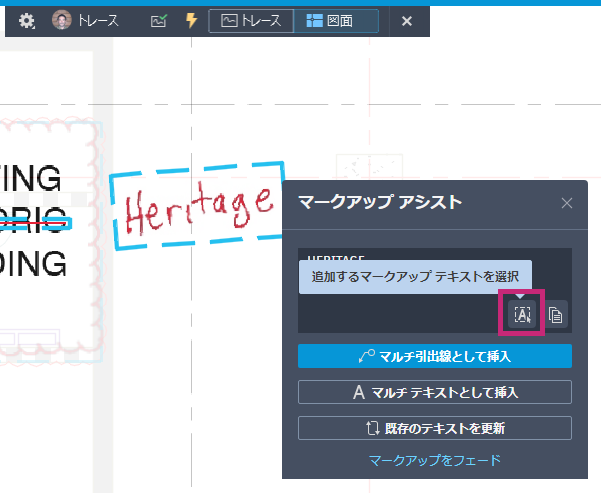

• 複数のテキスト マークアップを単一のマークアップ アシスト文字挿入に追加できるようになりました。つまり、複数のマークアップ内に複数の文字列がある場合は、すべての文字列を同じマルチ テキスト オブジェクトまたはマルチ引出線オブジェクトに追加することで、時間を節約できます。[マークアップ アシスト文字]ダイアログ ボックスが開いたら、[追加するマークアップ テキストを選択]をクリックし、追加するテキスト マークアップ オブジェクトを選択します。

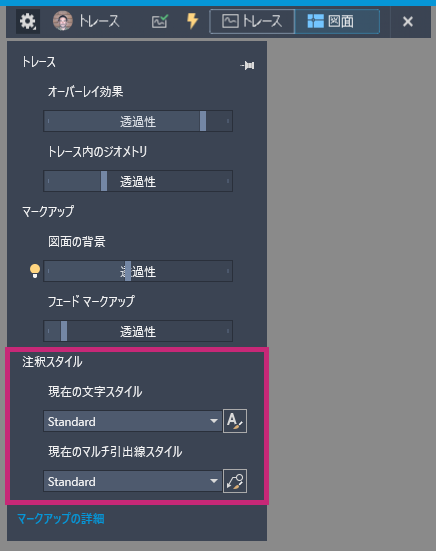

• 読み込まれたマークアップを図面編集モードで表示する場合、[設定]ドロップダウンで[注釈スタイル]を使用できます。これにより、マークアップ アシストを使用する際に、現在の文字スタイルとマルチ引出線スタイルを簡単に割り当てることができます。

お試しください: 一連の演習を通じて、マークアップ読み込みおよびマークアップ アシストを実行します。
