実習 2: 変速車線を持つ一次道路の交差点を作成する

この実習では、一次道路に入口および出口の変速車線を交差点を作成します。二次道路の横断勾配は、一次道路の舗装のエッジで擦り付けられます。

この実習で説明されているワークフローを使用して、変速車線を組み合わせて巻き込み部に交差点を作成できます。

交差点の位置と一次道路を指定する

  1. チュートリアル図面フォルダにある Intersection-Create-2.dwg を開きます。
  2. [ホーム]タブ [設計]パネル [交差点]ドロップダウン [交差点を作成] 検索をクリックします。

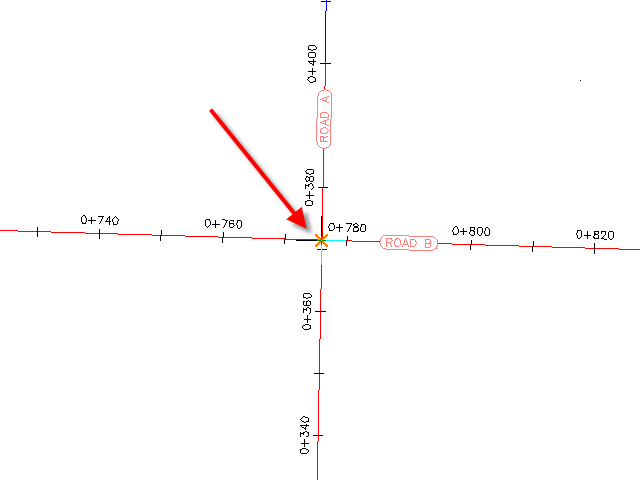

  3. 図面内で、Road A および Road B の交点をクリックします。

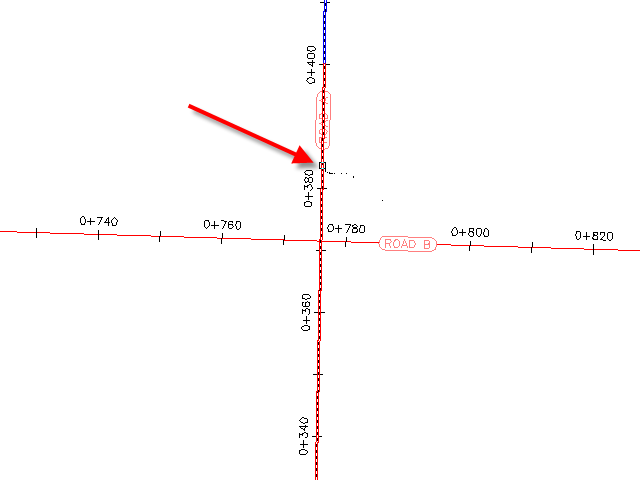

  4. Road A 線形をクリックして、一次道路として指定します。

コリドー勾配パラメータを指定します。

  1. [交差点を作成]ウィザードの[一般]ページの[交差点コリドー タイプ]で、[一次道路のクラウンを維持]を選択します。
  2. [次へ]をクリックします。

水平および垂直ジオメトリ パラメータを指定する

  1. [ジオメトリの詳細]ページで、[オフセット パラメータ]をクリックします。

    既定の水平および垂直ジオメトリ パラメータが図面設定に保存されます。既定のパラメータは交差点の作成プロセスで修正できます。

  2. [交差点オフセット パラメータ]ダイアログ ボックスで、次のパラメータを指定します。
    • [一次道路][左オフセット線形定義][オフセット値]: 6.0000
    • [一次道路][右オフセット線形定義][オフセット値]: 6.0000
    • [二次道路][左オフセット線形定義][オフセット値]: 3.0000
    • [二次道路][右オフセット線形定義][オフセット値]: 3.0000
    • [中心線の始点から終点までの新規オフセットを作成]: オン
  3. [OK]をクリックします。
  4. [ジオメトリの詳細]ページで、[交差点巻き込み部のパラメータ] をクリックします。

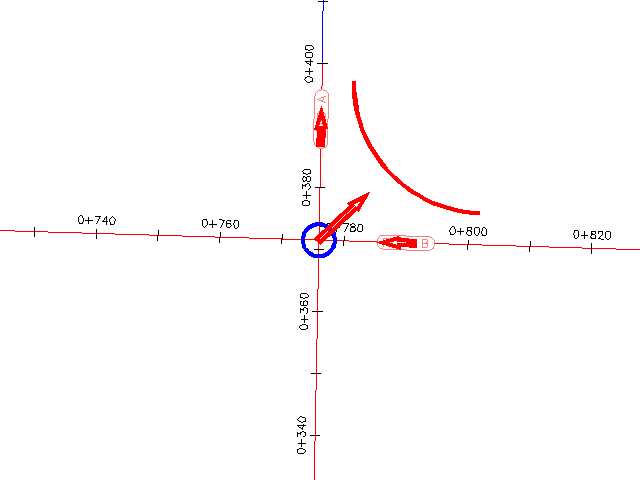

    交差点の最初の象限に対する既定のパラメータが[交差点巻き込み部のパラメータ]ダイアログ ボックスに表示されます。図面で、最初の象限が強調表示されます。矢印は、入/出トラフィックの方向を表します。

    注:

    これらの一次的なグラフィックが確認できない場合は、ダイアログ ボックスを移動します。

  5. [交差点巻き込み部]ダイアログ ボックスで、[終点側の道路の付加車線を拡幅区間にする]チェック ボックスを選択します。

    [終点側の車線における拡幅区間の詳細]パラメータ コレクションがプロパティ ツリーに表示されます。プロパティを強調表示すると、ダイアログ ボックスの下部のプレビュー グラフィックが更新され、典型的な交差点のプロパティが表示されます。この図面に指定した既定の値を確認します。変更はしないでください。

  6. [次へ]をクリックします。
  7. SE - Quadrant に、[始点側の道路の付加車線を拡幅区間にする]チェック ボックスを選択します。
  8. [次へ]をクリックします。
  9. SW - Quadrant に、[終点側の道路の付加車線を拡幅区間にする]チェック ボックスを選択します。
  10. [次へ]をクリックします。
  11. NW - Quadrant に、[始点側の道路の付加車線を拡幅区間にする]チェック ボックスを選択します。
  12. [OK]をクリックします。
  13. [交差点を作成]ウィザードで、[オフセットと巻き込み部の縦断を作成]が選択されていることを確認します。
  14. [次へ]をクリックします。

コリドー パラメータを指定する

  1. [コリドー リージョン]ページで、次のようにオプションを設定します。
    • [交差点エリアにコリドーを作成]: オン
    • [新規コリドーを作成]: オン
    • [法面展開するサーフェスを選択]: 現況地盤
  2. [アセンブリ セット ファイルを選択]ダイアログ ボックスで、Assemblies フォルダに移動します。
  3. _Autodesk (Metric) Assembly Sets.xml を選択します。[開く]をクリックします。
  4. [一次道路のクラウンを維持]の下の[交差点巻き込み部のフィレット]行で、をクリックします。

    [アセンブリを選択]ダイアログ ボックスを使用して、アセンブリを現在の図面の他のアセンブリと入れ替えることができます。新規アセンブリ セットとして変更を保存するには、[コリドー リージョン]ページの[セットとして保存]をクリックします。この実習では、既定のアセンブリ セットを使用します。

    コリドー アセンブリの管理方法については、「コリドー アセンブリのチュートリアル」を参照してください。

  5. [キャンセル]をクリックします。
  6. [交差点を作成]をクリックします。

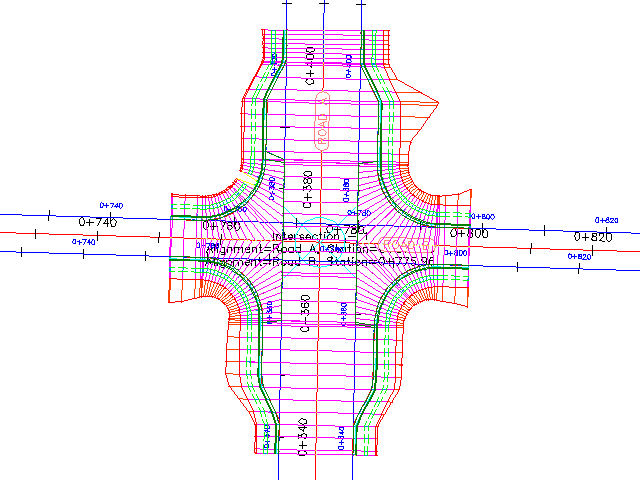

    交差点が作成され、交差点エリアに新規コリドー リージョンが作成されます。巻き込み部に、Road A に対してトラフィックの出入りを可能にする拡幅区間リージョンがあることに注目してください。

このチュートリアルを続けるには、「実習 3: オフセット線形を持つ交差点を作成する」に進んでください。

親トピック: チュートリアル: 交差点を作成する
