Electrical カタログ データベースのパーツを挿入するには

[Electrical カタログ ブラウザ]を開いていない場合は、[アセンブリ]タブ [コンポーネント]パネル [配置]ドロップダウン [Electrical カタログ ブラウザ] の順にクリックします。

挿入するパーツのタイプのカテゴリを選択します。

検索条件を入力し、 をクリックします。

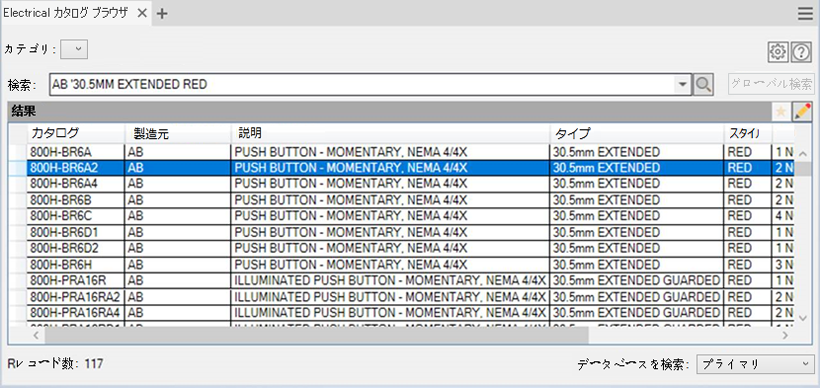

[結果]ペインでカタログ値をクリックすると、小さいパレットが表示されます。カタログ値に関連付けられているパーツがある場合は、パレットに表示されます。

次のいずれかを実行します。

• 小さいパレットでパーツを選択します。

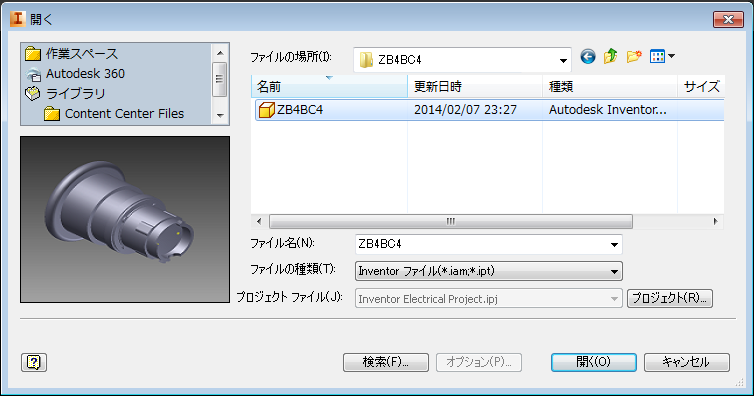

• 目的のパーツがパレットにない場合は、ディスクを参照してパーツを検索します。



  注: [結果]ペインで行をダブルクリックすると、既定のパーツ、またはカタログ値に関連付けられているパーツのみを挿入することができます。

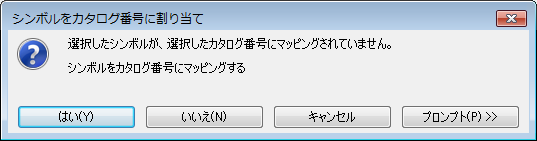

パーツがカタログ値に関連付けられていない場合は、記号をマッピングするかどうかを選択します。

挿入点を選択します。
