面を延長するには(修復およびコンストラクション)

変換されたパーツ上で、サーフェスのエッジが一致しないことがあります。ボディをソリッドに合成するには、エッジが一致している必要があります。[面を延長]を使用して、サーフェスのエッジを伸縮または一致させます。

1. サーフェスを含むファイルを開き、修復環境またはコンストラクション環境に移行します。

2. リボンで、次のいずれかの操作を行います。

   • [修復]タブ [修正]パネル [面を延長]の順にクリックします。
   • [コンストラクション]タブ [サーフェス]パネル [面を延長]の順にクリックします。

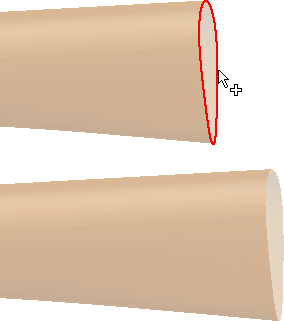

3. グラフィックス ウィンドウで、延長するサーフェス エッジをクリックします。選択点で線分が延長され、面が延長される距離のプレビューが表示されます。

4. ダイアログ ボックスに距離を入力します。

5. [適用]をクリックし、引き続き延長するエッジを選択します。

6. 寸法の記入が終了したら、[完了]をクリックします。
