インポートした CAD データのプロパティを Inventor の標準のプロパティにマッピングするには

インポートした CAD データのプロパティ マッピング ツールを使用して、CATIA、Pro/Engineer、Creo Parametric、NX、STEP、Solid Edge、SolidWorks のプロパティを Inventor の標準のプロパティに簡単にマッピングすることができます。

インポートした CAD データのプロパティ マッピング ツールは、[ユーザー] [パブリック] [パブリックのドキュメント] [Autodesk Inventor <バージョン番号>] [Design Data] [Import Properties]にある、CATIA、Pro/Engineer、Creo Parametric、NX、STEP、Solid Edge、SolidWorks の各 XML デザイン データ ファイルを変更するためのインタフェースです。

1. 2 つのうちいずれかの方法で、インポートした CAD データのプロパティ マッピング ツールを起動します。

   • [インポート]ダイアログ ボックスの下部にある [プロパティ マッピング] ボタンをクリックします。このボタンは、CATIA、Pro/Engineer、Creo Parametric、NX、STEP、Solid Edge、または SolidWorks のファイルをアセンブリ ファイルにインポートする場合にのみ有効になります。
   • [スタート] [プログラム] [Autodesk] [Inventor [バージョン]] [ツール] [インポートした CAD データのプロパティ マッピング]の順にクリックします。

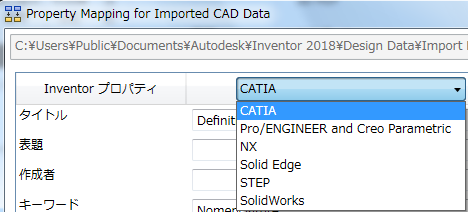

2. [インポートした CAD データのプロパティ マッピング]ダイアログ ボックスで、ドロップ ダウン メニューをクリックし、Inventor の標準のプロパティにマッピングする形式を選択します。プロパティ マッピング ツールを[インポート]ダイアログ ボックスから起動した場合は、インポートしようとしているファイルの形式が既定の形式として自動的に設定されます。



3. 必要に応じて、プロパティ テキスト ボックスの値を追加または編集します。複数の値をセミコロン(;)で区切って入力することができます。

4. 変更したプロパティの値を保存してマッピングを更新するには[保存]をクリックします。
