自動中心線を図面ビューに追加するには

新機能の紹介: 2021

既定の中心線の動作は、[ドキュメント オプション]ダイアログ ボックスの[図面]タブで定義します。

個々のビューの中心線を設定するには

1. リボンで、 [注釈]タブ [記号]リボン パネル [中心線] をクリックし、ビューを選択します。

   注: [自動中心線]コマンドは、自動中心線の作成について、すべての選択項目が有効である場合にのみ使用できます。自動中心線をラスタ図面ビューに作成することはできません。

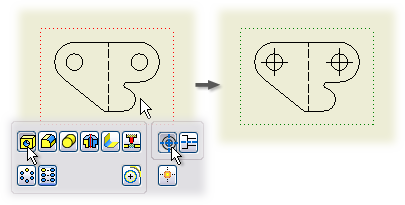

2. [自動中心線]ダイアログ ボックスで、中心線を追加するフィーチャを選択します。

3. 垂直または平行な投影を設定します。

4. 自動中心線でマークするフィーチャの範囲を設定します。

   • [半径のしきい値]ダイアログ ボックスで、範囲外の要素を除外するための、半径の最大値と最小値を入力します。
   • [円弧の角度のしきい値]ボックスで、これより角度が小さい要素を除外する、最小角度を入力します。

関連情報

• [自動中心線]のリファレンス
