1 年新しいパーツ ファイルを使用するには
現在使用しているバージョンより 1 年新しいパーツ ファイルを参照します。
現在使用しているバージョンより 1 年新しいファイル内で参照するには、最新の更新プログラムをインストールする必要があります。更新プログラムは、Autodesk デスクトップ アプリまたは https://manage.autodesk.com からダウンロードできます。サポートされなくなった旧バージョンの Inventor の更新プログラムは、今後は提供されません。
1 年新しいパーツ ファイルを配置するには
このワークフローでは、新しいバージョンのパーツ ファイルへの参照をアセンブリ ファイル内に作成します。
新しいバージョンのパーツ ファイルをアセンブリ ファイル内に配置する: アセンブリ ファイル内で、リボンから[アセンブリ]タブ

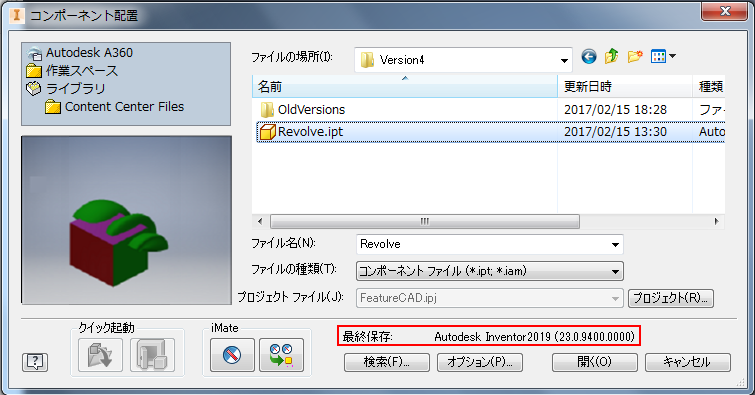

[コンポーネント]パネル [配置]の順にクリックします。 配置する新しいパーツ ファイル(.ipt)を参照して選択します。ファイルを最後に保存したときの Inventor のバージョンが表示されます。
または、[オプション]をクリックして[ファイル オプション]ダイアログ ボックスを開き、[デザイン ビュー リプレゼンテーション]指定します。[OK]をクリックします。
[コンポーネント配置]ダイアログ ボックスで、[開く]をクリックします。ソリッド ボディおよびサーフェス ボディが作成されます。
必要に応じて複数のインスタンスを配置できます。
結果ファイル

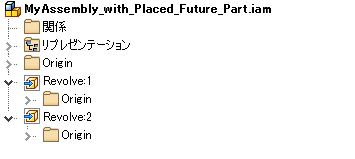

ブラウザに、参照された新しいファイルが表示されます。
ブラウザ ノードから、右クリック メニュー オプションの[リプレゼンテーションを編集]を使用して、配置した新しいファイルのリプレゼンテーションを変更することができます。
ブラウザ ノードから、右クリック メニュー オプションの[コンポーネント]

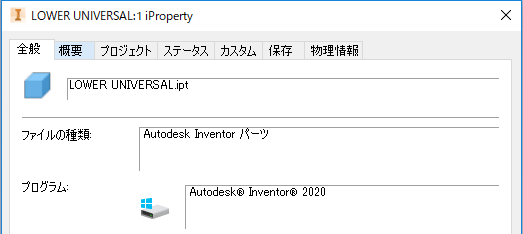

[すべて置換]を使用して、配置した新しいファイルを別のコンポーネントに置き換えることができます。コンポーネントを新しいファイルに置き換えることはできません。新しいパーツの iProperty を使用できます。
同じバージョンの Inventor であればどれでも、アセンブリ ファイルを保存して再び開くことができます。
1 年新しいパーツ ファイルを開く、または派生するには
このワークフローでは、1 年新しいバージョンの Inventor のパーツ ファイルへの参照をパーツ ファイル内に作成します。
次のいずれかの操作を行います。
- [ファイル] [開く] を選択します。
- パーツ ファイル: リボンで、[管理]タブ [挿入]パネル [派生]
の順にクリックします。
- [ファイル]

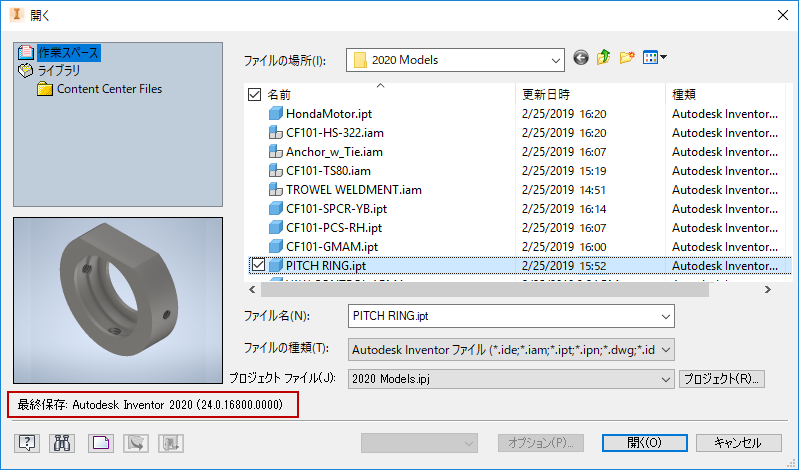

開く新しいパーツ ファイル(.ipt)を参照して選択します。
または、[オプション]をクリックして[ファイル オプション]ダイアログ ボックスを開き、[デザイン ビュー リプレゼンテーション]を指定して、[OK]をクリックします。
[ファイルを開く]ダイアログ ボックスで、[開く]をクリックします。ソリッド ボディおよびサーフェス ボディが作成されます。
[派生パーツ]ダイアログ ボックスで、ソリッド ボディおよびサーフェス ボディを追加または除外することができます。
[適用]をクリックして変更を保存します。
結果ファイル
ブラウザに、参照された新しいファイルが表示されます。
派生パーツ フィーチャは編集が可能です。
同じバージョンの Inventor であればどれでも、パーツ ファイルを保存して再び開くことができます。
