面をマークするには

新機能の紹介: 2023、2023.1、2023.2、2024

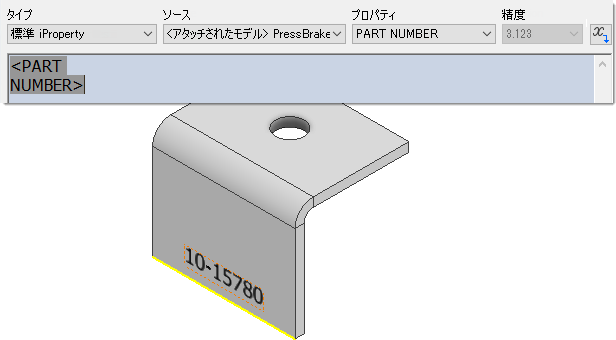

[マーク]コマンドを使用して、レーザー マーキング、エッチング、および彫り込みフィーチャを面に追加します。

重要:

注: Inventor ホームの [チュートリアル] をクリックし、ギャラリーで[マーク]チュートリアルをダウンロードして、ワークフロー全体を確認します。ギャラリーのフィルタを[すべて使用可能]と[クイック スタート]に設定すると、すばやく検索できます。

![](../images/mark tutorial.png)

マーク フィーチャを作成します

このワークフローでは、シート メタル パーツで使用するマーク フィーチャについて説明します。マーク フィーチャはシート メタル パーツに限定されません。ワークフローは、特定のシート メタル参照以外は同じです。

  1. [シート メタル]タブまたは[3D モデル]タブ [修正]パネル [マーク] をクリックします。

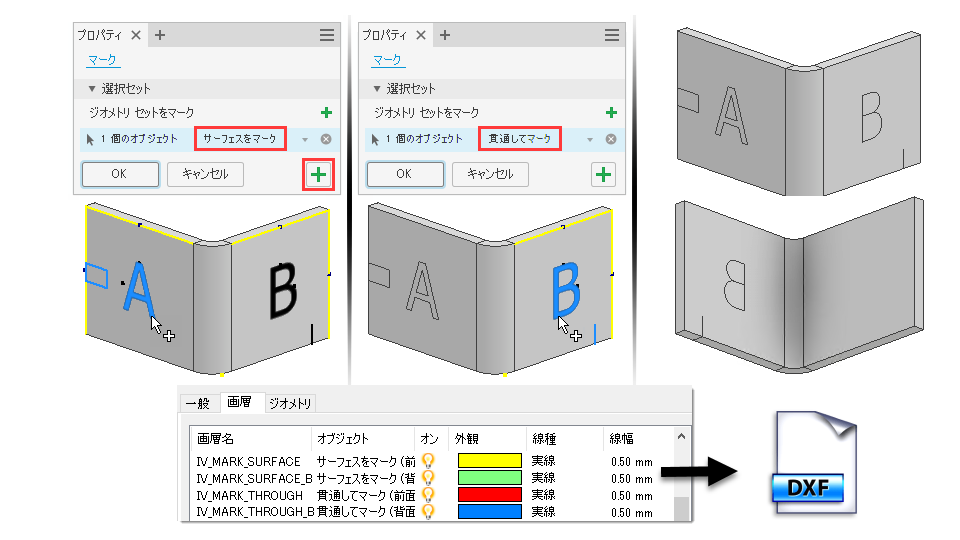

    • [サーフェスをマーク]を選択すると、単一の面にマークが適用され、テキストのアウトラインが作成されます。
    • [通してマーク]を選択すると、複数の面にマークが適用され、選択したフォントに基づいてテキストの各文字がシングル ストローク パスに変換されます。

  2. スケッチ テキストまたはジオメトリを選択します。スケッチが存在しない場合は、マークを配置する面を選択するようプロンプトが表示され、その面でスケッチがアクティブになります。

  3. 必要に応じて、[マーク セットを追加] をクリックし、テキストまたはスケッチ ジオメトリの選択を続けます。メンバーごとに[サーフェスをマーク]または[通過点(T)]を設定できます。

  4. [投影]または[ラップ]を選択して、フィーチャの動作を指定します。

    • スケッチ ジオメトリを面に投影します。この方法と目的の方向オプションを選択します。
    • スケッチ ジオメトリを円柱面に巻き付けます。この方法とターゲット面を選択します。

  5. [適用] をクリックして[マーク]コマンドの使用を続けるか、[OK]をクリックして終了します。

注:

[スタイル エディタ] を開いて、マーク スタイルを追加または編集します。スタイルのマーク サーフェス、貫通オプション、文字オプション、およびその他の DXF/DWG レイヤの書き出しプロパティを設定することができます。

詳細については、「[スタイルおよび規格エディタ] - [マーク スタイル]のリファレンス」を参照してください。

マーク フィーチャを編集する

  1. ブラウザでマーク フィーチャを右クリックし、コンテキスト メニューから[フィーチャを編集]を選択します。
  2. 必要な変更を行います。その変更でスケッチを編集する必要がある場合は、[マーク]プロパティ パネルの階層リンクから[スケッチ]をクリックすると、スケッチが編集モードでアクティブになります。
  3. [OK]をクリックして完了します。
注: モデルの変更によりマーク フィーチャでエラーが発生する場合は、エラーダイアログで[編集]をクリックして、マーク フィーチャ スケッチにアクセスできます。

マーク フィーチャの画層情報をエクスポートする

DXF または DWG の画層情報とともにマーク フィーチャをエクスポートするには:

  1. 曲げモデルまたはフラット パターン内に 1 つまたは複数のマーク フィーチャがあるシート メタル パーツを作成します。
  2. フラット パターンを作成します。
  3. ブラウザでフラット パターンを右クリックし、コンテキスト メニューから[コピーに名前を付けて保存]を選択します。
  4. ファイル名を入力し、[ファイルの種類]の値フィールドで[DXF]または[DWG]を選択します。
  5. [保存]をクリックします。
  6. [フラット パターン DWG エクスポート オプション]ダイアログまたは[フラット パターン DXF エクスポート オプション]ダイアログで、[画層]タブをクリックします。
  7. [フィーチャ画層名をマーク]までスクロールし、必要に応じて変更します。
  8. [OK]をクリックして完了します。
注: また、パーツ面を選択し、右クリックしてコンテキスト メニューを表示して[面に名前を付けてエクスポート]を選択することで、DXF または DWG ファイルをエクスポートすることもできます。この方法では、現在はマークの画層情報は含まれません。
親ページ: パーツ ボディと面を編集する
