交差する面をトリムまたは分割するには(修復およびコンストラクション)

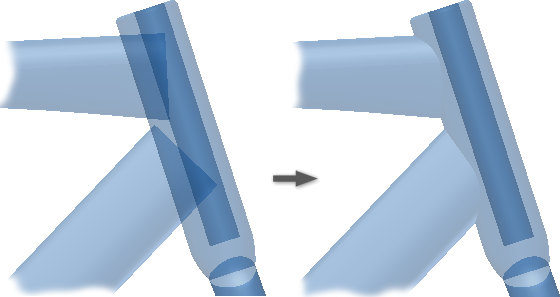

交差する面のトリムまたは分割を行うには、[面を交差]を使用します。[面を延長]と併せて実行することで、面を確実に交差させることができます。

1. サーフェスを含むファイルを開き、修復環境またはコンストラクション環境に移行します。

2. リボンで、次のいずれかの操作を行います。

   • [修復]タブ [修正]パネル [面を交差]の順にクリックします。
   • [コンストラクション]タブ [サーフェス]パネル [面を交差]の順にクリックします。

3. 次のいずれかの方法でサーフェスを選択します。

   • トリム: [トリム]をクリックし、交差する 2 つのサーフェスを選択します。その際、必ず保持領域を選択してください。サーフェスは交差位置でトリムされます。
   • 破断: [破断]をクリックし、交差する 2 つのサーフェスを選択します。サーフェスは交差位置で分割されます。すべてがブラウザの同じグループに入れられます。
   注: 2 つ以上のサーフェスが交差する場合、1 度にトリムされるサーフェスは 2 つのみです。

4. 続けて[トリム]または[分割]をクリックし、グラフィックス ウィンドウからサーフェスを選択します。

5. 寸法の記入が終了したら、[完了]をクリックします。
