インスタンス プロパティを使用するには

個々のコンポーネント インスタンスのプロパティの割り当て、編集、削除を行う方法を学習します。

新機能の紹介: 2022

インスタンス プロパティは、個々のコンポーネント インスタンスにのみ割り当てられ、バルーン、引出線注記、パーツ一覧などの注釈で使用できます。

コンポーネントの右クリック メニューを使用してインスタンス プロパティを割り当てる

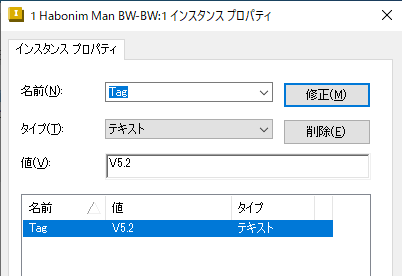

1. ブラウザで 1 つまたは複数のコンポーネント インスタンスを選択し、右クリックして[インスタンス プロパティ]を選択すると、[インスタンス プロパティ]ダイアログ ボックスが表示されます。

2. [インスタンス プロパティ]ダイアログ ボックスで、目的のインスタンス プロパティの名前と値を入力します。

3. [追加]をクリックして、インスタンス プロパティを追加します。

4. 必要に応じて、さらにインスタンス プロパティを追加します。

   ヒント: [名前]リスト ボックスで、インスタンス プロパティに同じ名前を割り当てる既存のカスタム iProperty の名前を選択します。次に、インスタンス レベルでカスタム iProperty をオーバーライドします。



5. [OK]をクリックします。

[部品表]ダイアログ ボックスを使用してインスタンス プロパティを割り当てる

BOM の [モデル データ] タブには、インスタンス プロパティを含むすべての行が常に表示されます。[構成] タブまたは [パーツのみ] タブにインスタンス行を表示するには、[部品番号行結合設定]ダイアログ ボックスの [インスタンス行を結合] オプションをオフにします。インスタンス プロパティ行のアイコン フィールドの背景色はシアンです。インスタンス プロパティの値は青です。コンポーネント アイコンにカーソルを合わせると、割り当てられたインスタンス プロパティを示すツールチップが表示されます。

1. リボンで、[アセンブリ]タブ [管理]パネル [部品表] の順に選択します。
2. [部品表]ダイアログ ボックスで、[カスタム iProperty 列を追加]をクリックします。
3. プロパティ名を入力し、[OK]をクリックします。

新しい列を追加したら、特定の列の値フィールドを 1 つまたは複数選択します。次に、インスタンス レベルでカスタム iProperty をオーバーライドし、インスタンス プロパティの値を入力します。

1. 1 つの列の空白の値フィールドを 1 つまたは複数選択し、右クリックして[インスタンス プロパティ]を選択します。
2. 値のフィールドをダブルクリックして値を入力します。

インスタンス プロパティを編集する

次のいずれかの方法で、インスタンス プロパティを編集します。

1. コンポーネントの右クリック メニューを使用します。

   1. ブラウザ内のコンポーネント インスタンスを右クリックして[インスタンス プロパティ]を選択し、[インスタンス プロパティ]ダイアログ ボックスを表示します。
   2. 編集するインスタンス プロパティを選択して変更を加え、[修正]をクリックします。
   3. [インスタンス プロパティ]ダイアログ ボックスを閉じるには、[閉じる]をクリックします。

2. [部品表]ダイアログ ボックスを使用します。

   1. リボンで、[アセンブリ]タブ [管理]パネル [部品表] の順に選択します。
   2. [部品表]ダイアログ ボックスで、インスタンス プロパティの値フィールドをダブルクリックし、変更を加えて[Enter]キーを押します。
   3. [部品表]ダイアログ ボックスを閉じるには、[完了]をクリックします。

インスタンス プロパティを削除する

次のいずれかの方法でインスタンス プロパティを削除します。

1. コンポーネントの右クリック メニューを使用して、すべてのインスタンス プロパティを削除します。

   1. ブラウザでコンポーネント インスタンスを右クリックし、[インスタンス プロパティを削除]を選択します。
   2. すべてのインスタンス プロパティ値を削除するには、[はい]をクリックします。

2. コンポーネントの右クリック メニューを使用して、選択したインスタンス プロパティを削除します。

   1. ブラウザ内のコンポーネント インスタンスを右クリックして[インスタンス プロパティ]を選択し、[インスタンス プロパティ]ダイアログ ボックスを表示します。
   2. 削除するインスタンス プロパティを選択し、[削除]をクリックします。
   3. [インスタンス プロパティ]ダイアログ ボックスを閉じるには、[適用]をクリックしてから[閉じる]をクリックします。

3. [部品表]ダイアログ ボックスで、選択した行のすべてのインスタンス プロパティを削除します。

   1. リボンで、[アセンブリ]タブ [管理]パネル [部品表] の順に選択します。

   2. 1 つまたは複数の行を選択し、右クリックして[インスタンス行を削除]を選択します。

   3. 選択した行のすべてのインスタンス プロパティ値を削除するには、[はい]をクリックします。

      注: また、特定の列を右クリックして、[インスタンス プロパティを削除(すべてのインスタンス)]を選択することもできます。この列のすべてのインスタンス プロパティ値が削除されます。

4. インスタンス プロパティを削除するには、[部品表]ダイアログ ボックスで、カスタム iProperty に変更します。

   1. リボンで、[アセンブリ]タブ [管理]パネル [部品表] の順に選択します。

   2. 1 つの列の 1 つまたは複数のインスタンス プロパティの値フィールドを選択し、右クリックして[カスタム iProperty]を選択します。

   3. インスタンス プロパティ値を削除するには、[はい]をクリックします。

      注: 特定の行の最後のインスタンス プロパティ値を削除すると、行はインスタンス プロパティを持たない他のインスタンスと結合されます。その行のアイコン フィールドの背景がシアンではなくなり、値は青で表示されなくなります。

インスタンス プロパティを引出線注記として表示する

1. リボンで、[注釈]タブ [注記]パネル [引出線注記] の順にクリックします。

1. ジオメトリ上でアンカー点を選択します。

2. クリックして引出線の終点を配置します。

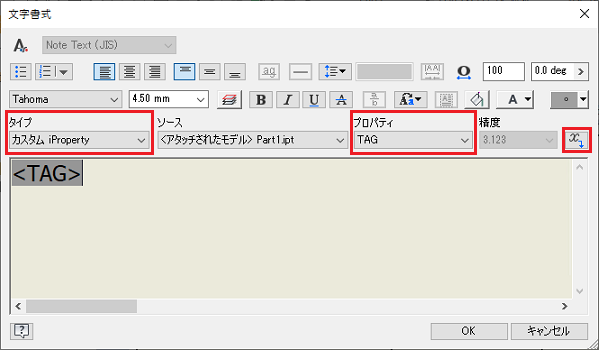

3. [文字書式]ダイアログ ボックスの[タイプ]リスト ボックスで、[カスタム iProperty]を選択します。

4. [プロパティ]リスト ボックスで、目的のインスタンス プロパティを選択します。

5. [追加]をクリックします。



6. 必要に応じて、注記にインスタンス プロパティ値を追加します。

7. [文字をフォーマット]ダイアログボックスを閉じるには、[OK]をクリックします。

バルーンにインスタンス プロパティを表示する

1. リボンで、[注釈]タブ [テーブル]パネル [バルーン]の順にクリックします。

2. グラフィックス ウィンドウで、バルーンをアタッチするコンポーネント ジオメトリを選択します。

3. カーソルを移動し、引出線の頂点をクリックして追加します。

4. 右クリックして[続行]をクリックします。

5. バルーンの配置を続けます。終了したら、右クリックして[キャンセル]をクリックします。

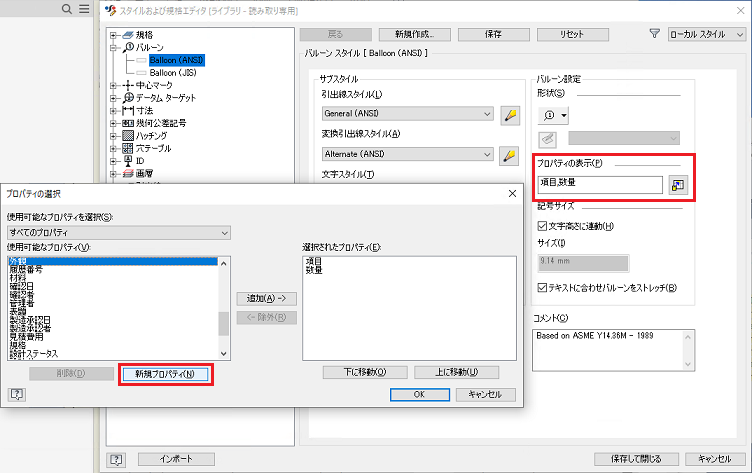

6. バルーンを右クリックし、[バルーン スタイルを編集]を選択します。

7. [スタイルおよび規格エディタ]ダイアログ ボックスの [プロパティ表示]セクションで、[プロパティの選択]をクリックします。

8. [プロパティの選択]ダイアログ ボックスで、[新規プロパティ]をクリックします。

9. インスタンス プロパティ名を入力し、[OK]をクリックします。

10. [スタイルおよび規格エディタ]ダイアログ ボックスを閉じるには、[OK]をクリックし、[保存して閉じる]をクリックします。



パーツ一覧にインスタンス プロパティを表示する

パーツ一覧には、部品表に含まれるデータが表示されます。

1. リボンで、[注釈]タブ [テーブル]パネル [パーツ一覧]の順にクリックします。

2. 目的のオプションを使用してパーツ一覧を設定し、パーツ一覧を図面シートに配置します。

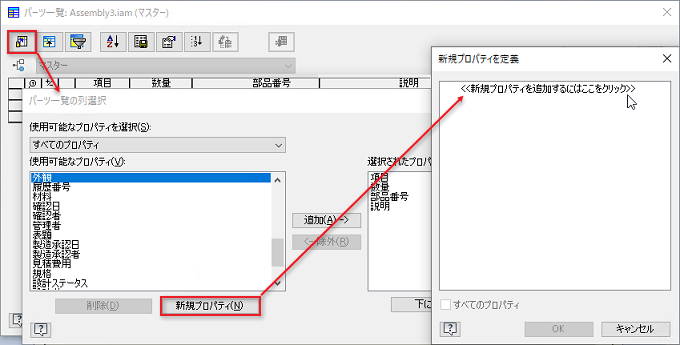

3. パーツ一覧をダブルクリックし、[列選択]をクリックします。

4. [パーツ一覧の列選択]ダイアログ ボックスで、[新規プロパティ]をクリックします。



5. インスタンス プロパティ名を入力し、[OK]をクリックします。
