AnyCAD Revit のベスト プラクティス

Inventor で Revit モデルを正常にインポートするために推奨される方法について学習します。

新機能の紹介: 2021

インポートする要素の数を最小化する

Revit ファイルは非常に大きくなる場合があります。建物全体を読み込む必要はありません。代わりに、他の Inventor コンポーネントが依存する Revit 要素のみをインポートし、場合によっては視覚的なコンテキスト用にその他の要素をいくつかインポートします。「依存する」とは、作成している新しい Inventor コンポーネントからその要素を参照することを意味します。たとえば、要素のジオメトリを新しいコンポーネントのスケッチに投影するなどです。または、インポートした Revit 要素の面に新しいコンポーネントを拘束します。建物の総要素数に対して、これらの要素数は非常に少なくなる可能性があります。

要素の数を最小化する方法

インポート処理中に適切な Revit 3D ビューを選択して、要素の数をコントロールします。

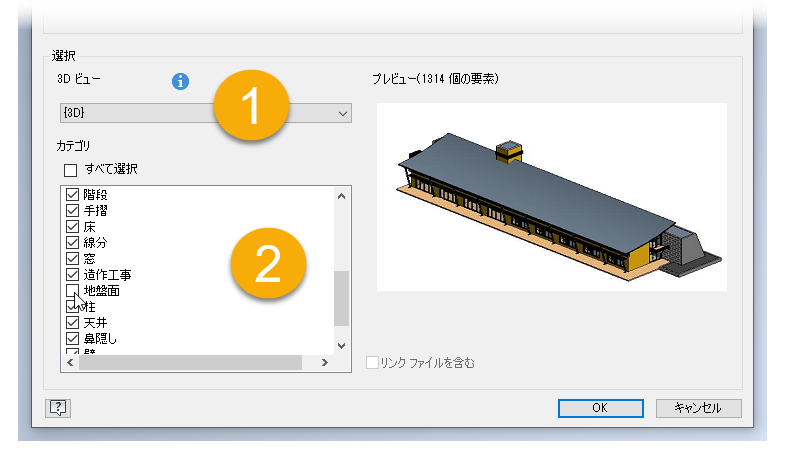

ビューとカテゴリ

  1. Revit 3D ビューは、表示要件とニーズを満たすために Revit ユーザによって作成されます。Inventor 内から定義したり、定義を変更することはできません。使用可能なビューからインポートするビューを選択します。表示されているエレメントだけがインポートされます。
  2. ビューを選択したら、カテゴリ選択を使用してインポートする内容をさらに絞り込むことができます。参照として必要なカテゴリのみを選択します。Inventor の[インポート]ダイアログ ボックスには、選択したビューの表示要素数が表示されますが、この数値は、Inventor で表示される要素が小さいか大きいかに関するおおまかな情報のみを示します。

ヒント

Revit ユーザと時間をかけてプロジェクトや設計について話し合い、設計を完成させるのに必要な最小要素数を判断します。通常、デザインと場合によってはコンテキストを表示するためのその他の要素に対する直接インタフェースを持つ要素があります。

注意事項

Revit データのサプライヤとディスカッションをする際には、次の点に留意してください。
