ケーブル＆ハーネス環境で[Electrical カタログ ブラウザ]を使用するには

ケーブル＆ハーネス環境でパーツを挿入する

  1. ケーブル & ハーネス アセンブリを開きます。

  2. [環境]タブ [開始]パネル [ケーブル & ハーネス] の順にクリックします。

  3. [ケーブル & ハーネス]タブ [管理]パネル [ハーネス データをインポート] の順にクリックします。

  4. AutoCAD Electrical からエクスポートした XML ファイルを参照します。

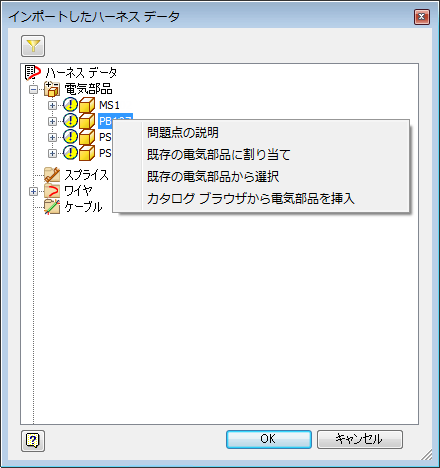

  5. [インポートしたハーネス データ]ダイアログ ボックスで、[電気部品]を展開し、電気部品を選択します。

  6. 右クリックして、[カタログ ブラウザから電気部品を挿入]を選択します。

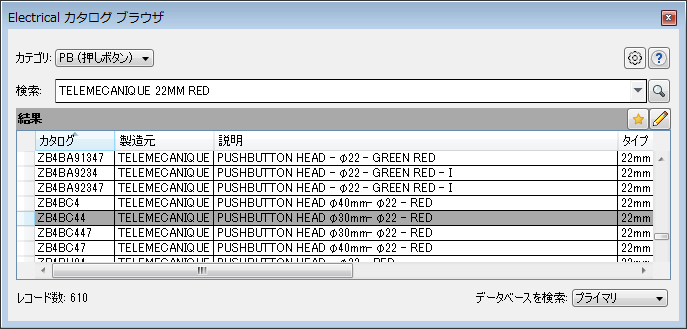

    パーツにカタログが割り当てられている場合は、[Electrical カタログ ブラウザ]でカタログ値が事前に選択されています。

  7. [結果]ペインでカタログ値をクリックすると、小さいパレットが表示されます。カタログ値に関連付けられているパーツがある場合は、パレットに表示されます。

  8. 次のいずれかを実行します。

    • 小さいパレットでパーツを選択します。

    • 目的のパーツがパレットにない場合は、ディスクを参照してパーツを検索します。

    注: [結果]ペインで行をダブルクリックすると、既定のパーツ、またはカタログ値に関連付けられているパーツのみを挿入することができます。

  9. パーツがカタログ値に関連付けられていない場合は、記号をマッピングするかどうかを選択します。

  10. 挿入点を選択します。

  11. インポートしたケーブル & ハーネス データから挿入するコンポーネントごとに上記の手順を繰り返します。

注: ケーブル＆ハーネス環境でパーツを使用するには、事前にパーツにピンを定義する必要があります。

パーツを挿入し、ケーブル & ハーネスの電気部品として割り当てる

  1. [Electrical カタログ ブラウザ]を開いていない場合は、[アセンブリ]タブ [コンポーネント]パネル [配置]ドロップダウン [Electrical カタログ ブラウザ] の順にクリックします。

  2. 挿入するパーツのタイプのカテゴリを選択します。

  3. 検索条件を入力し、 をクリックします。

  4. [Electrical カタログ ブラウザ]で、カタログ値をクリックします。小さいパレットが表示されます。カタログ値に関連付けられているパーツがある場合は、パレットに表示されます。

  5. 次のいずれかを実行します。

    • 小さいパレットでパーツを選択します。

    • 目的のパーツがパレットにない場合は、ディスクを参照してパーツを検索します。

      注: [結果]ペインで行をダブルクリックすると、既定のパーツ、またはカタログ値に関連付けられているパーツのみを挿入することができます。

  6. パーツがカタログ値に関連付けられていない場合は、記号をマッピングするかどうかを選択します。

  7. 挿入点を選択します。1. [環境]タブ [開始]パネル [ケーブル & ハーネス] の順にクリックします。

  8. [ケーブル & ハーネス]タブ [管理]パネル [ハーネス データをインポート] の順にクリックします。

  9. AutoCAD Electrical からエクスポートした XML ファイルを参照します。

  10. [インポートしたハーネス データ]ダイアログ ボックスで、電気部品を選択します。

  11. 右クリックして、[既存の電気部品に割り当て]を選択します。

  12. 前に挿入したパーツを選択します。

    注: ケーブル＆ハーネス環境でパーツを使用するには、事前にパーツにピンを定義する必要があります。
