カスタムのユーザ座標系(UCS)を作成するには

Autodesk Inventor 内で複数のユーザ座標系(UCS)を定義できます。

UCS は、 [配置] または [プロパティを作成] を使用してエクスポート用にデータを準備するときに選択できます。これにより、受信側アプリケーションでモデルが正しい向きでインポートされます。

UCS を配置

BIM コンテンツ環境の開いているモデルで、次の操作を実行します。

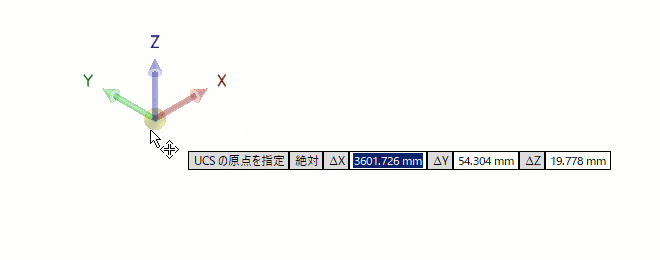

1. リボンの[座標系]パネルで、 [UCS] をクリックします。
2. 軸をクリックしてドラッグすると、軸を中心に UCS が回転します。
3. UCS を直線方向に移動するには、矢印をクリックしてドラッグします。
4. 軸の交点にある球をクリックしてドラッグすると、3D 空間における UCS の位置を変更できます。
5. 必要に応じて、プロセス中の任意の時点で、絶対 X、Y、Z 座標を入力できます。
6. 準備ができたら、右クリックして[完了]を選択します。UCS によって、ポジション/回転配置値用パラメータが 6 つ定義されます。
