[ハーネス設定]ダイアログボッス

ハーネスアセンブリとネイルボード図面内のセグメント、ワイヤ、ケーブル、リボンケーブル、スプライスの既定作成設定を構成し、ワイヤライブラリファイルの場所を設定します。

アクセス:

ハーネスアセンブリをアクティブにし、[モデル]ブラウザのハーネスアセンブリを右クリックして、右クリックメニューから[ハーネス設定]を選択します。

[一般]タブ

[調整後の長さを切り上げ]	調整後のワイヤ、ケーブル、リボンケーブル、セグメントの長さに適用する切り上げ値を設定します。この値は、ハーネスアセンブリの現在の単位と小数点以下の桁数によって異なります。矢印をクリックして、リストから値を選択します。 [個別のセグメントおよび露出ワイヤ長に切り上げを適用] は、配線したワイヤの調整後の長さと、ハーネスエンティティ寸法の記入方法を決定します。ネイルボードと、ワイヤの長さを調整した後のハーネスアセンブリとの間の矛盾を調整したり、ハーネスエンティティの寸法の記入方法をコントロールするための設定を行います。このチェックボックスをオンにすると、ワイヤ、ケーブル、セグメントの長さが丸められます。セグメントの長さを丸めるには、この設定を使用する以外に方法はありません。注: 切り上げ値は、ハーネスアセンブリの計測単位が変更されるたびに、[なし]にリセットされます。
[更新を保留]	既定では、親アセンブリが変更されるとハーネスアセンブリは自動的に更新されます。たとえば、グラフィックスウィンドウ内のアセンブリコネクタをドラッグした場合、ハーネスアセンブリは更新され、新しいレイアウトが反映されます。アセンブリが大きくなるにしたがって、更新に必要な計算時間も増えます。計算時間を短縮するために、指定したハーネスアセンブリの自動更新を保留することができます。部品表のワイヤ長さの計算に影響する更新のみを保留することもできます。 [このハーネスに関連するすべての更新]現在のハーネスアセンブリに対して、すべての自動更新を保留するよう選択します。[更新の保留]アイコンで識別されたハーネス内のすべてのオブジェクトは、チェックボックスがオフにされるまで、未変更のままになります。 [このハーネスに関連する部品表内の長さの更新]現在のハーネスアセンブリに対して、部品表内の長さの自動更新を保留するよう選択します。チェックボックスをオフにするまで、部品表内の長さはゼロのままです。[すべての更新]を選択した場合、このオプションは使用できません。 [その他のハーネス] その他のハーネスに関して更新の保留モードにアクセスする際に選択します。[その他のハーネスの更新を保留] ダイアログボックスを開きます。注: 長さの更新が保留されているハーネスアセンブリは、ブラウザ内では[更新の保留]アイコンで表示されます。長さ更新の保留オプションがオフにされるまで、部品表ではハーネスアセンブリ内の項目の長さはゼロと表示されます。
[アクティブ曲げ半径チェック]	特定の操作時に、すべてのセグメント、配線済みワイヤ、未配線のワイヤ、ワイヤ点を含むケーブルワイヤを自動的にチェックします。ワイヤやケーブルを配線、配線解除した場合や、セグメント、ワイヤ、ケーブルワイヤを変更した場合、またセグメントを作成した場合(乗数が設定されている場合)は、いずれもアクティブチェックが実行されます。
[すべてのセグメントとワイヤのサーフェスを使用]	ワイヤとセグメントをソリッドではなく面として作成し、既存のすべてのワイヤとセグメントをソリッドから面に変更します。作成時と編集時には、面を使用したモデリングの方が処理速度が速くなります。セグメントの視覚的表現のリアリティを高める場合にはソリッドを使用してください。

[ワイヤおよびケーブル]タブ

ワイヤとケーブルの作成方法を決定するパラメータを設定します。自然な湾曲を適用して作成されたワイヤおよびケーブルは、ワイヤとケーブルがコネクタピンに接近する箇所で、より自然な形状で表示されます。自然曲率を考慮すると、リボンケーブルの長さがよりリアリスティックになります。接線対応なしに作成されたワイヤとケーブルは、2 点間の直線として表示されます。

[調整後の長さ]	ワイヤがコネクタに入る位置から先のワイヤの長さに基づいて、ワイヤまたはケーブルの長さを調整するかどうかを設定します。 [埋め込み長さを使用して計算:] は、計算に使用する項目を設定します。両方のチェックボックスをオフにすると、パーツ、ピン、またはスプライスに埋め込み長さプロパティを設定していても、埋め込み長さの調整は行われません。ピン、パーツ、またはスプライスに追加された埋め込み長さと埋め込み長さ 2 のプロパティは、これらのチェックボックスのどちらかまたは両方がオンになっている場合に使用されます。
既定の表示	作成するすべてのワイヤとケーブルに対して、表示特性を設定します。 [中心線] は、表示を中心線に設定します。すなわち、スケッチのみが表示されます。 [レンダリング表示] は、表示をレンダリングに設定します。すなわち、スイープのみが表示されます。 [ルームの外観] は、ワイヤとケーブルの表示に、ワイヤやケーブルの外観またはルームの外観のどちらを使用するかを設定します。

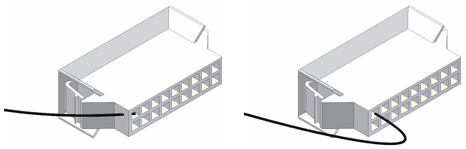

[自然な湾曲]	[自然な湾曲を適用しない] では、作成されるワイヤとケーブルは、関連付けられたコネクタに割り当てられた外側方向に接しません。接線対応なしに作成されたワイヤとケーブルは、2 点間の直線として表示されます。 [自然な湾曲を適用] は、関連付けられたコネクタに割り当てられた外側の方向に正接するワイヤとケーブルを作成します。接線付きで作成されたワイヤとケーブルは、ワイヤとケーブルがコネクタピンに接近するときにカーブし、より自然に近い形状で表示されます。自然曲率を考慮すると、リボンケーブルの長さがよりリアリスティックになります。

[総たるみ]	ハーネスアセンブリのワイヤとケーブルに追加する延長分の長さを設定します。値は、既存のワイヤの長さに対する 0 ～ 100 までのパーセンテージで指定します。
	[削除するセグメント上のセグメント点を継承] は、削除するセグメントの点を、そのセグメントを通っていたワイヤまたはケーブルワイヤ上に残すことにより、セグメントを削除した後も、これらのワイヤまたはケーブルワイヤ上でセグメントの形状を維持するかどうかを設定します。

[スプライス]タブ

オフセット

スプライスの編集中に、選択した面からスプライスの作業点までのオフセット距離を設定します。

[セグメント]タブ

セグメントの作成方法を決定するパラメータを設定します。

直径	セグメントの既定の直径を設定または表示します。固定直径に設定した場合は、ワイヤがセグメントを通して配線される前の既定の直径が使用されます。 [ワイヤからサイズを計算] により、直径が配線ワイヤに基づいて自動的に更新されるように設定します。
表示	新規に作成されたセグメントの表示を設定します。この設定が、セグメントの作成時に使用される初期設定値(既定)となります。表示を中心線に設定します。すなわち、スケッチのみが表示されます。表示をレンダリングに設定します。すなわち、スイープのみが表示されます。
オフセット	セグメントの作成中および編集中に、選択した面からセグメントの作業点までのオフセット距離を設定します。
[曲げ半径]	[x 直径] により、セグメントの作成中にのみ使用される既定の曲げ半径の乗数を設定または表示します。セグメントの直径の乗数によって、ワイヤ束の最小曲げ半径が決まります。 [ワイヤから計算] では、計算された直径に、曲げ半径の乗数が適用されます。
外観	新しいセグメントの既定の表示外観を設定または表示します。この設定は既存のセグメントには影響しません。 [ルーム] により、セグメントを、セグメントの外観を使用して表示するか、ルームの外観を使用して表示するかを設定します。

[リボンケーブル]タブ

リボンケーブルの作成方法を決定するパラメータを設定します。

[調整後の長さ]	ケーブルがコネクタに入る位置から先のリボンケーブルの長さに基づいて、リボンケーブルの長さを調整するかどうかを設定します。 [埋め込み長さを使用して計算:] は、計算に使用する項目を設定します。両方のチェックボックスをオフにすると、パーツまたはピンに埋め込み長さプロパティを設定していても、埋め込み長さの調整は行われません。ピンまたはパーツに追加された埋め込み長さプロパティは、これらのチェックボックスのどちらかまたは両方がオンになっている場合に使用されます。
既定の表示	作成するすべてのリボンケーブルに対して表示を設定します。表示を中心線に設定します。すなわち、スケッチのみが表示されます。は、表示をレンダリングに設定します。すなわち、スイープのみが表示されます。
オフセット	リボンケーブルの作業点を、選択した面からオフセットする距離を設定します。
[総たるみ]	ハーネスアセンブリ内のリボンケーブルに追加する延長分の長さを設定します。値は、既存のリボンケーブル長に対する 0 ～ 100 までのパーセンテージで指定します。

[ファイルの場所]タブ

[ケーブル＆ハーネスライブラリ]

選択したハーネスアセンブリで使用するケーブル＆ハーネスライブラリファイルの場所を設定します。このケーブル＆ハーネスライブラリファイルには、既定で Cable&HarnessDefaultLibrary.iwl という名前が付いています。格納場所は次のとおりです。

Microsoft Windows 7 および Windows 8 オペレーティングシステムの場合:

ユーザー¥パブリック¥パブリックのドキュメント¥Autodesk¥Inventor [バージョン番号]¥Design Data¥Cable & Harness に置かれています。

[プロジェクトのデザインデータ(スタイルなど)の場所の使用]チェックボックスをオフにして、新しいライブラリ名またはパスを入力します。必要に応じて、[参照]を使用して新しい格納場所までナビゲートします。

[プロジェクトのデザインデータ(スタイルなど)の場所の使用]

[ファイル] [オプション]の[ファイル]タブで、プロジェクトに対して既定の場所設定を使用するかどうかを設定します。すべての既存ファイルの現在のライブラリの場所は保持されます。

更新

必要な更新が変更された場合に、ケーブル＆ハーネスライブラリファイルを更新します。

[ネイルボード]タブ

既定の表示	ネイルボードでワイヤおよびセグメントを初めて作成したときの表示を、細線表示または実直径表示のいずれかに設定します。 [細線表示] [実直径表示]
[ワイヤ先端]
[タイプ]	[ファンアウト] により、指定した角度に基づいて、セグメントの端点の周りにワイヤ先端を均一に分散させます。 [並べ替え方向] [時計回り] により、ピンの名前が時計回りに昇順で表示されるようにワイヤを整列します。 [反時計回り] により、ピンの名前が反時計回りに昇順で表示されるようにワイヤを整列します。 [角度] により、すべてのワイヤを分散配置するための合計角度を指定します。ワイヤ先端間の角度は、ワイヤ先端の数とここで入力した角度により算出されます。
[タイプ]	[ファンイン] により、ワイヤ先端をまとめて、セグメントの端点を始点とする 1 つのエンティティを形成します。外観 [セグメントを表示] は、セグメントの外観と直径、および最長のワイヤの長さを使用して、折りたたんだワイヤを表示します。 [最長ワイヤを表示] は、最長のワイヤの外観、直径、長さを使用して、束ねたワイヤを表示します。
