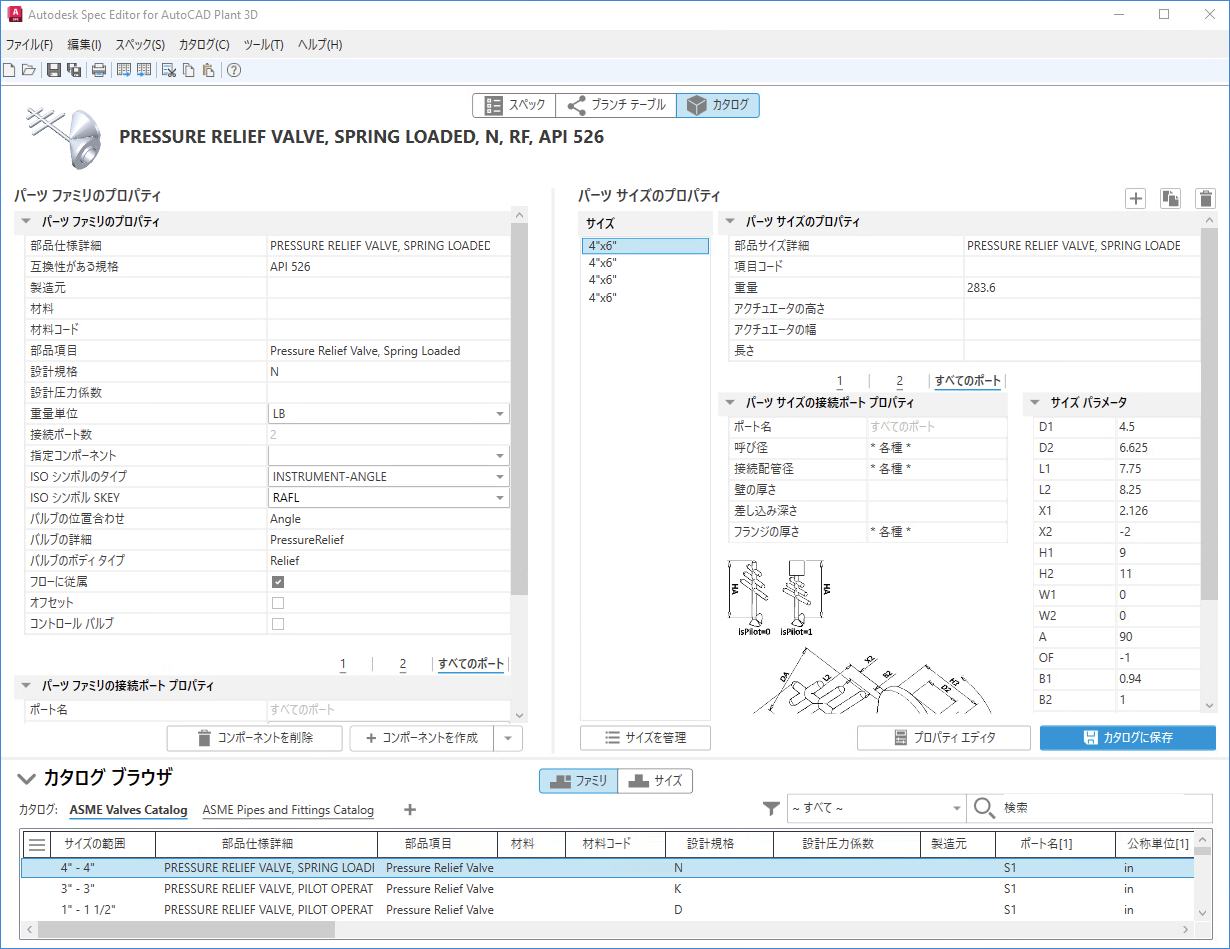

カタログの内容を修正してパーツ情報をカスタマイズします。
カタログからパーツを追加または削除したり、AutoCAD Plant 3D toolset モデリングで使用するパーツの寸法など、パーツのプロパティを変更することができます。
[パーツ ファミリのプロパティ]
製造元、設計標準など、パーツ ファミリのプロパティ値を設定します。修正したプロパティ値は、[カタログ]ブラウザに即座に反映されるわけではありません。プロパティ値を設定するには、テーブルで選択したパーツに適用するか、パーツのコピーをカタログに追加します。
- パーツ ファミリの接続ポート プロパティ
- パーツの配管や配管コンポーネントへの接続方法を定義する値を設定します。個々のポートまたはすべてのポートの値を設定できます。
コンポーネントを削除
[カタログ パーツ]テーブルで選択されているパーツを削除します。
コンポーネント作成
カタログに新しいコンポーネントを追加します。
コンポーネントを複製
既存のコンポーネントをカタログに複製します。
パーツ サイズのプロパティ
個々のサイズのパーツ サイズ プロパティ値を設定します。修正したプロパティ値は、[カタログ]ブラウザに即座に反映されるわけではありません。プロパティ値を設定するには、テーブルで選択したパーツに適用するか、パーツのコピーをカタログに追加します。
- パーツ サイズ接続ポート プロパティ
- パーツの配管や配管コンポーネントへの接続方法を定義する値を設定します。個々のポートまたはすべてのポートの値を設定できます。
- サイズ パラメータ
- 寸法を設定できるかどうかを指定します。すべてのパーツが寸法の設定をサポートしているわけではありません。
- ボタンを追加
- 選択したコンポーネントのサイズを追加します。
- [複製]ボタン
- 選択したコンポーネントの既存のサイズを複製します。
- [削除]ボタン
- 選択したコンポーネントのサイズを削除します。
サイズを管理
カタログに含めるサイズの選択を絞り込みます。さらに、個々のサイズの寸法を編集します。
プロパティ エディタ
プロパティを編集するための[カタログ プロパティ エディタ]ダイアログ ボックスを表示します。
カタログに保存
修正したプロパティ値を、カタログの選択されている項目に保存します。
