新しい P&ID プロパティ マッピングを作成するには

新しい P&ID プロパティをプロジェクトで追加した場合、そのプロパティを対応する Plant 3D プロパティにマップできます。

1. [プロジェクト セットアップ]のツリー表示で、[Plant 3D DWG 設定]を展開します。[P&ID オブジェクト マッピング]をクリックします。
2. [P&ID オブジェクト マッピング]ペインの[P&ID クラス]で、ツリーを展開し、プロパティを追加した P&ID オブジェクトをクリックします(例: ゲート バルブ)。

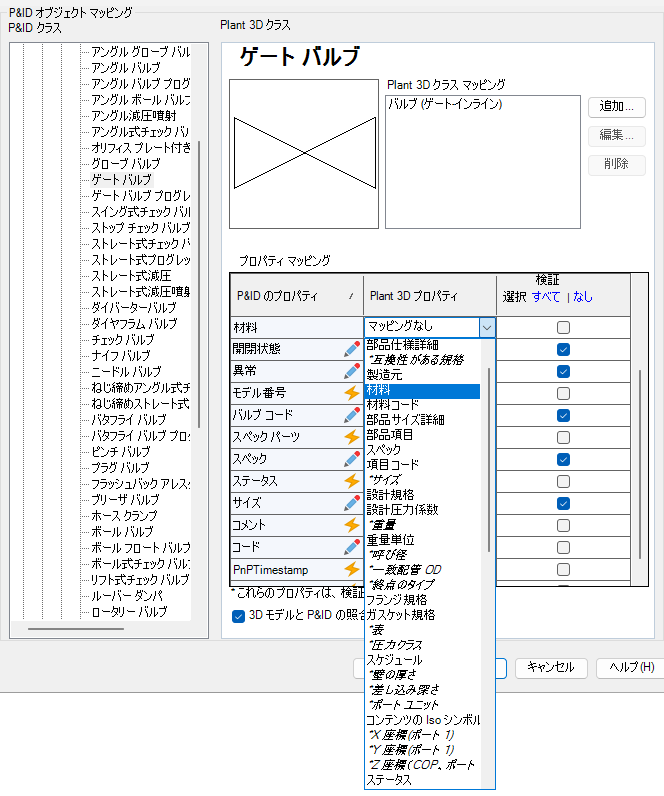

3. [P&ID オブジェクト マッピング]ペインの[Plant 3D クラス]にある[プロパティ マッピング]テーブルを使用して、次の操作を行います。
   • [P&ID のプロパティ]列で、追加したプロパティを見つけます(例: 材料 )。
   • [Plant 3D プロパティ]列で、対応する 3D プロパティをクリックします(例: 材料)。

     [プロパティ マッピング]テーブルには、個々のアイコンが表示されます。これらのアイコンは、プロパティが取得モードか優先モードかを示します。

     • 優先モードのプロパティの場合
       1. ドロップダウン リストから、マッピングに適切な値を選択します。
       2. [Alt]+クリックですべてのプロパティを取得モードにリセットします。
     • 取得モードのプロパティの場合
       1. マッピングを編集する前に、アイコンをクリックして優先モードに切り替えます。
       2. [Alt]+クリックですべてのプロパティを上書きします。
4. [OK]をクリックします。
