配管コンポーネントを作成するには

コンポーネントを作成し、配管クラスとジオメトリを指定し、サイズ範囲を設定してカタログに追加することができます。

1. [カタログ]タブで[コンポーネントを作成]をクリックします。
2. [グラフィックス選択]で、[Plant 3D パラメトリック グラフィックス]をクリックします。

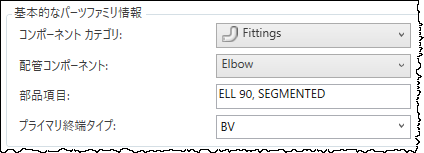

3. [基本パーツ ファミリ情報]で、次の操作を行います。
   • コンポーネント カテゴリを選択します([継手]など)。
   • 配管コンポーネントのタイプを選択します([エルボ]など)。
   • 簡単な説明を入力します(ELL 90, SEGMENTED など)。
   • 基本の終点のタイプを選択します(BV など)。

     基本の終点のタイプがカタログに含まれない場合は、値を入力することもできます。


4. [グラフィックス選択]で、横にスクロールしてコンポーネントのイメージを表示します。
5. コンポーネントのイメージをクリックします(マイター ベンドなど)。

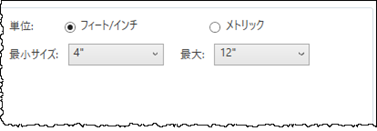

6. [基本パーツ ファミリ情報]で、初期サイズ範囲を指定します(4 インチから 12 インチなど)。


   サイズの追加と削除は、パーツをカタログに追加した後に実行できます。

7. [作成]をクリックします。
