システムゾーンは、特定の解析用空調システム、水の循環、およびゾーン設備機器を設ける建物のエリアを指定するために使用されるグラフィックス要素です。
エネルギー解析用モデルを作成する際、3D ジオメトリ内の閉じた容積すべてに解析スペースが追加されます。すべての解析スペースは、ゾーンの内側にあるか接触しているシステムゾーンに割り当てられます。この関係はシステム ブラウザに表示されます。
システムゾーンを作成するには、次の 2 つの方法があります。
スペースによる - モデル内のスペースを選択して、システムゾーンの境界を生成します。スペース ジオメトリに対する後続の変更により、ゾーンの境界が更新されます。スペースによって作成されたシステムゾーンは、スケッチベースのシステムゾーンに変換することができます。
スケッチによる - スケッチ ツールを使用して閉じたスケッチを作成し、システムゾーンを定義するか、スケッチ セグメントを使用してスペースを交差させます。スケッチ境界で囲まれている解析用スペース、またはスケッチのセグメントと交差している解析用スペースは、システムゾーンに割り当てられます。
スペースによるシステムゾーン
スペースでシステムゾーンを追加するには
- スペースが表示されている平面図ビューを開きます。
- [解析]タブ
[ゾーニング]パネル [スペースによる] の順にクリックします。
- 1 つのスペースをゾーンに追加するには、スペースの上にカーソルを配置し、スペースがハイライト表示されたら、クリックしてスペースをゾーンに追加します。
複数のスペースをゾーンに追加するには、追加するスペースの周りに選択ボックスを描画するか、1 回に 1 つスペースを選択しながら、[Ctrl]を押します。
(ゾーンの編集を終了)をクリックします。
スケッチによるシステムゾーン
スケッチでシステムゾーンを追加するには
- 平面図ビューを開きます。
- [解析]タブ [ゾーニング]パネル [スケッチによる] の順にクリックします。
スケッチ モードが有効になります。

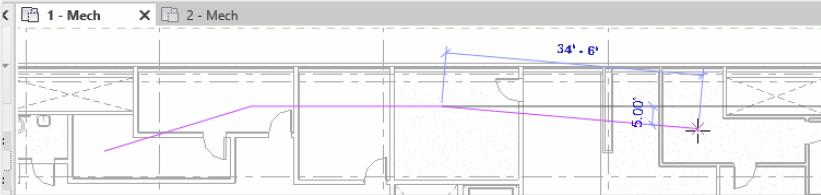

- 必要に応じて、特定の解析用システムを設けるエリア内に含める必要があるすべての部屋に、線分および形状を描画します。線分に接するすべての部屋またはスペースが含まれます。
または、標準のスケッチ ツールを使用して、システムゾーンを 2D 形状として追加することもできます。形状内、または形状に接するすべてがシステムゾーンの一部になります。
- (完了)をクリックして編集モードを終了します。

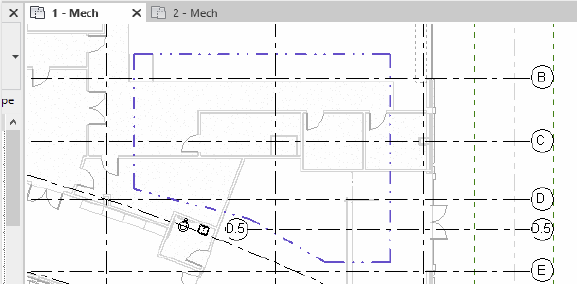

システムゾーンが配置されます。表示設定を上書きするには、[解析モデル カテゴリ]タブで、[表示/グラフィックスの上書き]ダイアログを使用します。
- [システムゾーン]を選択してそのプロパティを表示し、ゾーン設備機器を割り当てます。
注: システムゾーンをそのレベルからオフセットするには、プロパティ パレットの[レベル オフセット]パラメータを変更します。既定値は 1.2 メートル(4 フィート)です。
