壁セグメント別、または部屋別に壁を作成する

壁セグメントを使用する部屋の中または部屋の境界内に仕上げ壁を作成します。

ビデオ: [セグメントごとに配置]と[部屋ごとに配置]

壁セグメントを使用して仕上げ壁を配置するには:

1. [建築]タブ [構築]パネル (壁)をクリックします。
2. [修正 | 壁を配置]タブ [配置]パネル (セグメントごとに配置)をクリックします。
3. キャンバスで、壁セグメントにカーソルを合わせるとプレビューが表示されます。
4. [Tab]を押すと、選択対象の柱を含むセグメントと柱を無視したセグメントが切り替わります。


5. キャンバス内でハイライト表示されているセグメントをクリックして、壁を配置します。

部屋に同じ仕上げの壁を配置するには:

1. [建築]タブ [構築]パネル (壁)をクリックします。
2. [修正 | 壁を配置]タブ [配置]パネル (部屋ごとに配置)をクリックします。
3. キャンバスで、部屋にカーソルを合わせると壁の候補が線で強調表示されます。

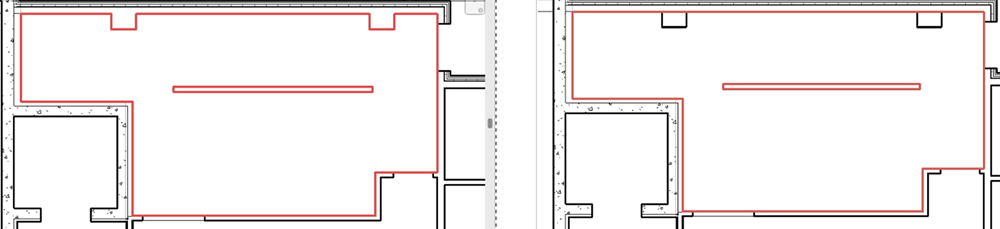

4. [Tab]を押すと、選択に柱を含めるか含めないかが切り替わります。


5. キャンバス内の線分インジケータをクリックして壁を配置します。

注:

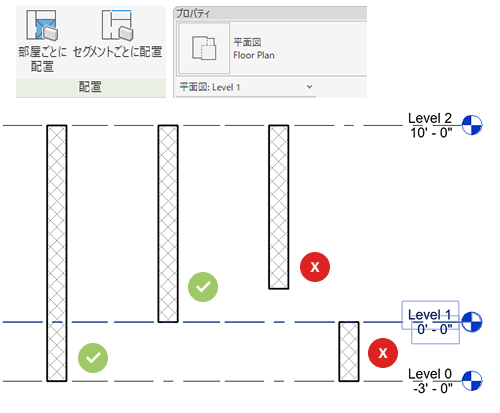

1. 現在の平面図に関連付けられたレベルで切り取られた壁のみを選択できます。

2. 壁を作成する対象として、カーテン ウォール、楕円壁、化粧壁、インプレイス壁、および部屋の境界線は選択できません。
3. これらのツールはリンク モデルで使用できます。
