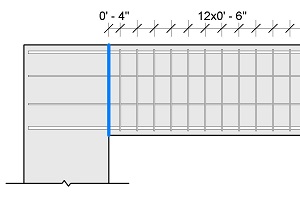

複数鉄筋の注釈を使用して、傾斜複数鉄筋を選択して鉄筋参照の間の寸法やパラメータ データを表示できます。
傾斜複数鉄筋注釈の寸法は、タグ付けされた構造鉄筋の参照に対して平行に表示されます。
複数鉄筋の注釈を使用するには、2 つ以上の鉄筋の参照が必要です。平行寸法を適用できる参照のみ選択できます。
- [注釈]タブ
[タグ]パネル [複数鉄筋]
(傾斜複数鉄筋注釈)をクリックします。
タイプ セレクタで、構造鉄筋複数鉄筋注釈タイプが有効になります。
-
(省略可)新しい複数鉄筋の注釈タイプを作成することも、既存のタイプを修正することもできます。プロパティ パレットで、[タイプ編集]を選択します。次に、[複製]を選択し、新しい名前を入力して[OK]を選択します。
- タグ付けする鉄筋セットをクリックします。
1 つの注釈で 1 つまたは複数の鉄筋セットをタグ付けすることができます。表示方向が鉄筋の平面と平行である場合にのみ、鉄筋に複数鉄筋の注釈を配置できます。ただし、セットが単一セグメントの鉄筋で構成されている場合は除きます。
- (省略可能)ホストまたはその他の鉄筋以外の参照に寸法を追加します。
- 作図領域内をクリックして、寸法線の位置を指定します。
- クリックしてタグ引出線を配置します。
- クリックしてタグ記号を配置します。一致するタグ記号をグループ化するには、複数鉄筋の注釈タイプ プロパティを使用します。
- (省略可能)必要に応じて、注釈を調整します。
- (省略可能)複数鉄筋の注釈タグを自動的に配置するには、[注釈]タブ [タグ]パネル (複数鉄筋) [修正 | 平行鉄筋注釈] [タグ]パネルで、
(位置を選択)がオフになっていることを確認します。2 回クリックして複数鉄筋の注釈を配置すると、タグが自動的に配置され、寸法線に位置合わせされます。
ヒント: 寸法線のどちら側にタグを配置するかを切り替えるには、[Spacebar]を押します。
