電線とケーブルの設定

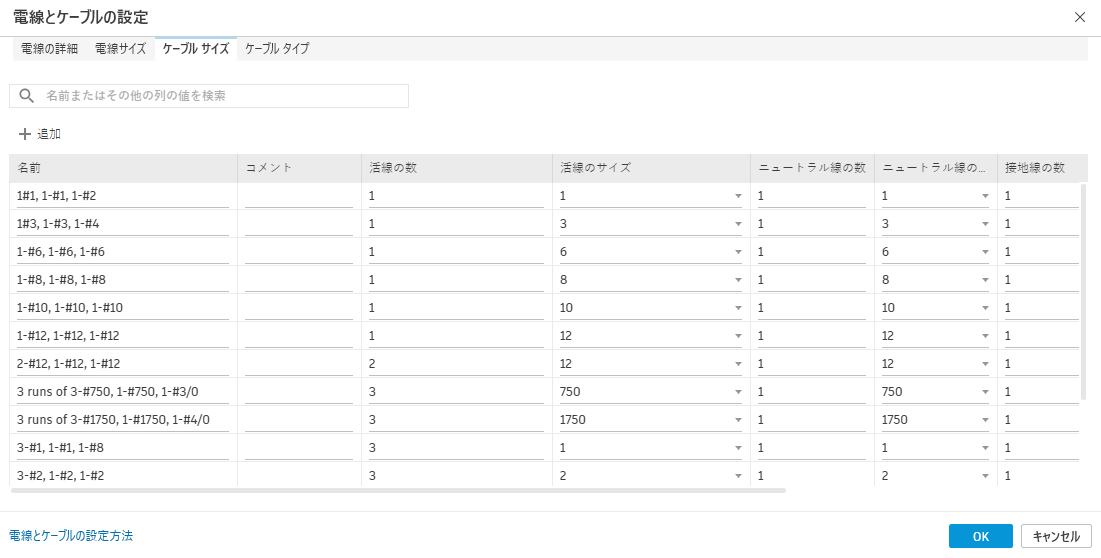

このダイアログ ボックスを使用して、配線パラメータとケーブル パラメータを指定します。モデルの電気設計の回路で、定義済みの電線を使用します。

導体材料、サイズ、絶縁体マテリアルなど、主要な電線特性を定義します。次に、それらの電線をさまざまなケーブルやケーブル タイプで利用します。回路設計で使用する適切なケーブル タイプを割り当てます。

電線とケーブルの設定を開くには、[管理]タブ [設定]パネル [MEP 設定]ドロップダウン [電線とケーブルの設定]をクリックします。
