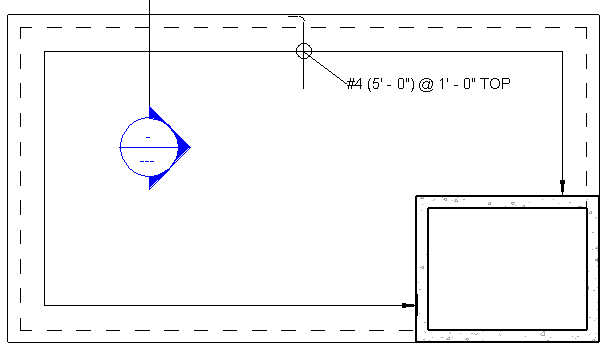

パス配筋にタグを付ける

カスタムの記号とタグを使用することにより、パス配筋領域に注釈を付けることができます。これにより、配筋のタイプおよび特定の境界の詳細についての情報が得られます。

パス配筋記号を配置する

1. [注釈]タブ [記号]パネル (パス配筋記号)をクリックします。
   注: プロジェクト内に何も存在しない場合には、ライブラリから配筋の記号をロードできます。
2. (オプション)タグを自動的に配置するには、[注釈]タブ [記号]パネル (パス配筋記号) (自動配置)をクリックします。最初にパス配筋をクリックすると、その中心にタグが自動的に配置されます。
3. タグを手動で配置するには、[自動配置]をオフにしてから、1 回クリックしてパス配筋を選択し、もう一度クリックしてタグを配置します。


パス配筋タグを配置

1. [注釈]タブ [タグ]パネル (カテゴリ別にタグを付ける)を選択します。
   注: プロジェクト内に何も存在しない場合には、ライブラリから配筋のタグをロードできます。
2. タグの配置先とするパス配筋を選択します。

3. [Esc]を押し、[タグ]ツールを終了します。
