正確な始端および終端のクリック点から開始する鉄骨要素ジオメトリを作成するには、構造設定の新しいグローバル オプションを使用します。
このオプションは、[管理]タブ
[構造設定]パネル
(構造設定) [構造鉄骨要素]タブ [自動短縮] [自動結合時に鉄骨要素の自動短縮を無効化]をオンにすると使用できます。
[構造設定]パネル (構造設定) [構造鉄骨要素]タブ [自動短縮] [自動結合時に鉄骨要素の自動短縮を無効化]をオンにすると使用できます。

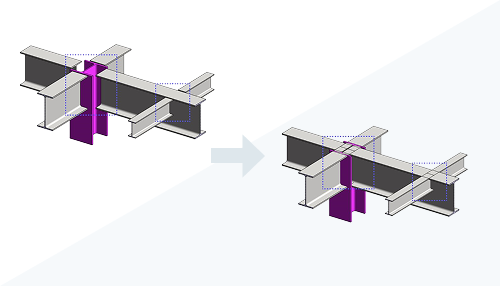

- ポイント トゥ ポイント モデリングでは、鉄骨要素の正確性を視覚的に確認できる、正確なジオメトリを定義します。
- また、新しいグローバル オプションにより、既存のプロジェクトのすべての鉄骨要素のジオメトリをさかのぼって変更します。
- ポイント トゥ ポイント モデリングでは、自動結合の動作は変更されません。
このオプションは、次の内容に対して使用できます。
- 構造用鋼材
- 構造用鉄骨柱
- 構造用鋼製トラス
- 鉄鋼断面を使用した梁システム
- 鉄骨要素を使用したブレース
[長さ]パラメータは、プロパティ パレットの[寸法]カテゴリに移動し、これが解析用の長さ(メンバーの作成に使用される 2 点間の理論上の距離)であることをより適切に反映するため、名前も[システム長さ]に変更されました。物理要素の長さは、部材長さに対するジオメトリの変更を考慮する[カット長]パラメータで引き続き表示されます。
この変更は、すべての構造部材に対して有効です。
傾斜柱の動作とワークフロー
このワークフローの更新により、パラメータの信頼性が向上しました。
ポイント トゥ ポイントのワークフローを使用して傾斜柱を追加した場合、柱のジオメトリがシステム長さの終点まで延長されるようになりました。
[ポイント トゥ ポイント]オプションをオフにすると、傾斜柱は小梁の状態に調整されます。この状態では、柱は交差する梁の下部に位置合わせされ、最小の交差線にアタッチされます。これは、梁に接する面をトリムする既定の動作とは異なります。
詳細は、ポイント トゥ ポイントの鉄鋼のモデリングのページを参照してください
