パラメトリック鉄筋クランク

クランク付き鉄筋を、密集した領域で、干渉を防ぎながら簡単にモデリングできます。

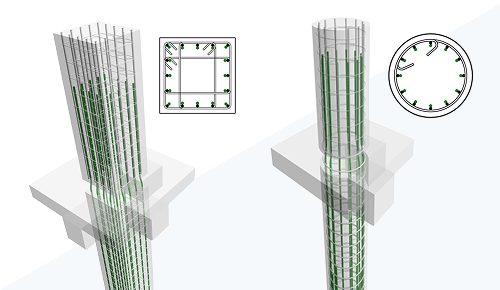

• クランク付きの鉄筋を類似したコンクリート要素に伝播できます。
• フックと同様に、クランクは鉄筋のパラメトリック終端です。
• 形状駆動鉄筋とフリー フォーム鉄筋にクランクを追加することができます。クランクの存在によって形状が定義されます。既存のクランクに一致させるか、新しい形状を作成します。
• 形状駆動鉄筋とフリー フォーム鉄筋の両方で、クランクはセグメントの長さ内に追加されます。

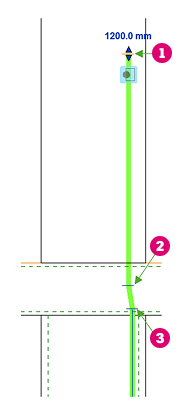

• クランク付き鉄筋の拘束を編集する: クランク付き鉄筋の終端ごとに、オフセットが計測される 3 つのハンドル位置があります。


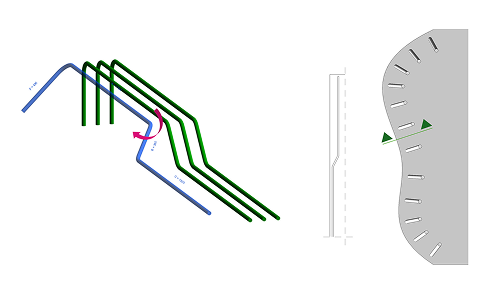

• クランクとフックの回転: クランクの回転はセット内のすべての鉄筋に適用され、鉄筋の形状を定義します。[鉄筋を編集]を使用して、個々の鉄筋を回転します。フリー フォーム鉄筋の場合、クランクの既定の回転(0 度)はホスト面に対して垂直です。


• タイプによるクランク寸法と上書き: 既存のクランク タイプを複製して、独自のクランク タイプを作成します。鉄筋タイプのクランク勾配と長さの値を上書きします。「鉄筋クランク長さのパラメータ」を参照してください。
• クランク付き鉄筋の長さをレポートし、鉄筋形状ファミリを編集する:
  • 鉄筋形状ファミリの[始端のタイプ]パラメータと[終端のタイプ]パラメータから、フック、端部処理、およびクランクの割り当てをコントロールします。
  • 新しい[形状名]パラメータを使用して、クランク付き鉄筋とスケッチされた鉄筋の形状コードをレポートします。パラメータは形状ファミリから編集できます。
  • モデルでレポートするために、[始端クランクの長さ]と[終端クランクの長さ]を鉄筋形状パラメータに追加します。
  • [形状名]はモデル内で読み取り専用です。

この機能は、Ideas フォーラムでお客様から推薦により支持を受けたものであり、製品ロード マップに記載されています。

詳細については、「鉄筋クランクを定義および追加する」および「クランク付き鉄筋で鉄筋の拘束を編集する」を参照してください。
