シート リスト集計表の機能が強化されました。

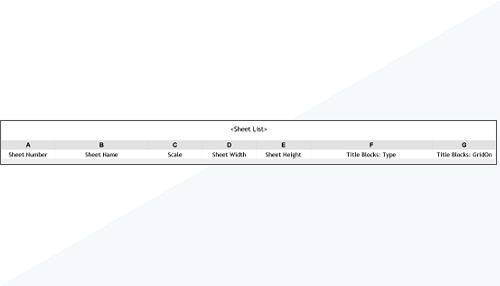

- スケール、シート巾の寸法、シートの高さ寸法の各パラメータが、シート リスト集計表で使用できるようになりました。
- 図面枠カテゴリ、組み込みパラメータ、共有パラメータをシート リスト集計表に含めることができるようになりました。図面枠内の共有パラメータは、他のファミリ カテゴリと同様に動作します(プロジェクトにバインドする必要はありません)。
- 新しいメイン図面枠パラメータはプロジェクト内のすべての図面枠インスタンスで使用できます。使用すると、集計表で図面枠パラメータを取得する場所が決まります。
- 単一の図面枠を含むシートでは有効(読み取り専用)になっています。
- 複数の図面枠インスタンスを含むシートの場合は修正可能です。有効にできるインスタンスは 1 つのみです。
この機能は、Ideas フォーラム((シート リストおよび図面枠のシート サイズ、ラベルとシート リストの[シート巾の寸法]と[シートの高さ寸法]、およびシート/図面枠集計表のパラメータ)でお客様から推薦を受けたものであり、製品ロード マップに記載されています。
詳細は、「シート リストを構成する」を参照してください。
