DXF パブリッシュ オプションを設定する

AutoCAD または Inventor の DXF ファイル、あるいはフラット パターン DXF ファイルの設定を選択します。

注: これらの作業を実行するには、管理者のアクセス権が必要です。
  1. [ツール] > [管理] > [Vault 設定]の順にクリックします。

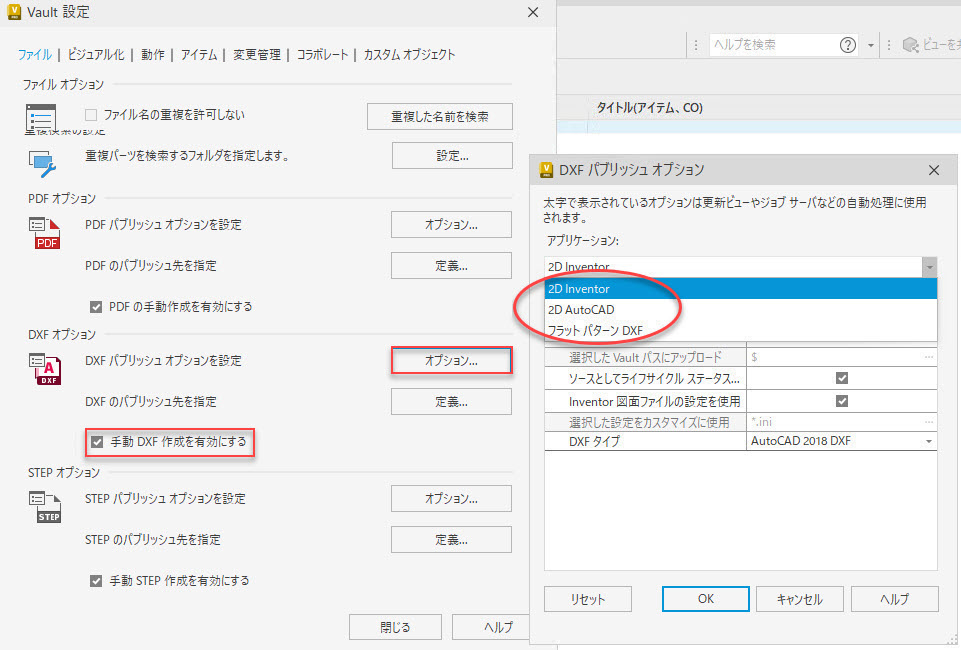

  2. [DXF オプション]で、[オプション]ボタンをクリックして[DXF パブリッシュ オプション]ダイアログを表示し、DXF パブリッシュ設定を設定します。
  3. アプリケーションを選択し、目的の設定をチェックします。

図面ファイルのライフサイクル ステータス変更を経由せずに DXF ファイルを作成できるようにするには、 [手動 DXF 作成を有効にする] ボックスをオンにします。[DXF を作成]コマンドは、ツールバー、コンテキスト メニュー、および[アクション]メニューで使用できます。

次の表で、AutoCAD および Inventor パブリッシュの[DXF パブリッシュ オプション]ダイアログの設定について説明します。

AutoCAD の DXF パブリッシュ オプション
添付ファイルとして追加パブリッシュされた DXF ファイルをファイルへの添付として表示します。
ソース ファイルの場所にアップロード選択したファイルの場所に、パブリッシュされた DXF ファイルが自動的に格納されます。
選択した Vault パスにアップロードパブリッシュされた DXF ファイルを保存するための特定の場所を定義します(ブラウザを使用)。
ソース ファイルからライフサイクル ステータスとリビジョンを同期パブリッシュされた DXF ファイルとそのソース ファイルのライフサイクル ステータスとリビジョン値を同じにすることができます。
AutoCAD 図面ファイルの設定を使用AutoCAD 図面ファイルの設定を使用するためのオプションです。
DXF タイプ既定の DXF タイプを選択します。
Inventor の DXF パブリッシュ オプション/フラット パターン DXF オプション
添付ファイルとして追加パブリッシュされた DXF ファイルをファイルへの添付として表示します。
ソース ファイルの場所にアップロード選択したファイルの場所に、パブリッシュされた DXF ファイルが自動的に格納されます。
選択した Vault パスにアップロードパブリッシュされた DXF ファイルを保存するための特定の場所を定義します(ブラウザを使用)。
ソース ファイルからライフサイクル ステータスとリビジョンを同期パブリッシュされた DXF ファイルとそのソース ファイルのライフサイクル ステータスとリビジョン値を同じにすることができます。
Inventor 図面ファイルの設定を使用Inventor 図面ファイルの設定を使用するためのオプションです。
*選択した設定をカスタマイズに使用DXF パブリッシュのカスタム設定ファイルを選択します。

**注: DXF エクスポートに Pack and Go を使用する場合、Vault では dxf ファイルではなく zip ファイルがアップロードされます。

DXF タイプ既定の DXF タイプを選択します。

** 設定ファイルで、エクスポート選択オプションをオンにします。
