ユーザ定義プロパティの関連付け

関連付けは、ユーザ定義プロパティ(UDP)を使用できるエンティティクラスを定義します。

たとえば、UDP に変更管理の関連付けが指定されている場合、変更管理のみがこの UDP を使用することができます。

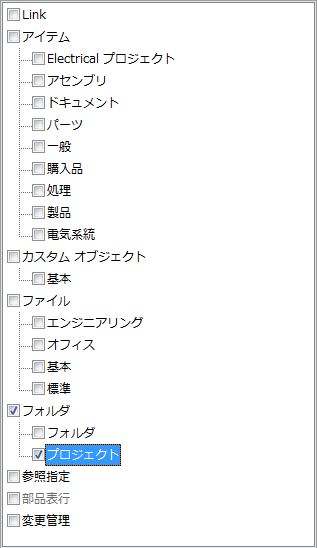

UDP は、特定のエンティティのサブクラスに関連付けることもできます。たとえば、タイプがプロジェクトのフォルダのみが UDP を使用できるように、UDP を作成することができます。

新しい UDP がどのエンティティクラスとも関連付けられていない場合、そのエンティティのプロパティグリッドに表示されません。

関連付け	説明
部品表行	部品表(BOM)行の関連付けを使用して、カスタム BOM 行のプロパティを作成します。注: BOM と関連付けられているプロパティは、他のプロパティと関連付けることができません。これらのプロパティは BOM ビューにのみ表示できます。
変更管理	カスタム変更管理のプロパティを作成するには、変更管理の関連付けを使用します。
カスタムオブジェクト	カスタムオブジェクトのプロパティを作成するには、カスタムオブジェクトの関連付けを使用します。カスタムプロパティは、特定のカテゴリタイプ(基本など)に制限されることがあります。
ファイル	カスタムファイルプロパティを作成するには、ファイルプロパティの関連付けを使用します。カスタムプロパティは、特定のカテゴリタイプ(基本やエンジニアリングなど)のファイルに制限されることがあります。
フォルダ	カスタムフォルダのプロパティを作成するには、フォルダの関連付けを使用します。カスタムプロパティは、フォルダサブクラス(基本フォルダやプロジェクトなど)に制限されることがあります。
アイテム	カスタムアイテムのプロパティを作成するには、アイテムの関連付けを使用します。カスタムプロパティは、特定のタイプのアイテムサブクラス(パーツやドキュメントなど)に制限されることがあります。
リンク	リンクは、次のものの間の参照です。定義された 2 つのカスタムオブジェクトエンティティカスタムオブジェクト、およびファイル、フォルダ、またはアイテムエンティティフォルダとファイル、フォルダ、またはアイテムエンティティカスタムオブジェクトと他のエンティティクラス間のリンクデータを追跡するためにカスタムオブジェクトリンクプロパティを作成するには、リンクの関連付けを使用します。インポートしたファクトリのプロパティリンクには、このリンクの関連付けが選択されて表示されます。注: リンクのプロパティには、Vault ユーザインタフェース(リストとタブ)のカスタムビューからアクセスすることはできません。リンクのプロパティを表示できるようにするには、カスタムタブを作成する必要があります。
参照指定子	参照指定子は、アイテムのタグ付け方法、ロケーション、装置情報を示して、Electrical のユーザが BOM を見やすくするためのプロパティです。参照指定子ビューに表示することができるカスタム参照指定子プロパティを作成するには、参照指定子の関連付けを使用します。
