STEP パブリッシュ オプションを設定する

Inventor の STEP (.stp)ファイルの設定を選択します。

注: これらの作業を実行するには、管理者のアクセス権が必要です。
  1. [ツール] > [管理] > [Vault 設定]の順にクリックします。

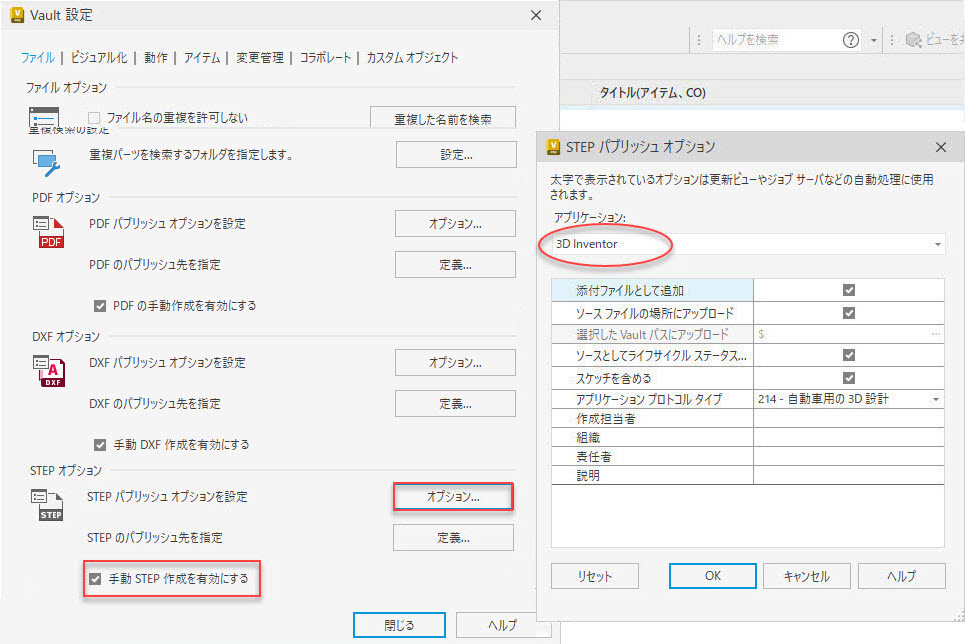

  2. [STEP オプション]で、[オプション]ボタンをクリックして[STEP パブリッシュ オプション]ダイアログを表示し、STEP パブリッシュ設定を設定します。
  3. 目的の設定を確認して設定します。

図面ファイルのライフサイクル ステータス変更を経由せずに STEP ファイルを作成できるようにするには、 [手動 STEP 作成を有効にする] ボックスをオンにします。[STEP を作成]コマンドは、ツールバー、コンテキスト メニュー、および[アクション]メニューで使用できます。

次の表で、Inventor パブリッシュの[STEP パブリッシュ オプション]ダイアログの設定について説明します。

Inventor の STEP パブリッシュのオプション
添付ファイルとして追加パブリッシュされた STEP ファイルをファイルへの添付として表示します。
ソース ファイルの場所にアップロード選択したファイルの場所に、パブリッシュされた STEP ファイルが自動的に格納されます。
選択した Vault パスにアップロードパブリッシュされた STEP ファイルを保存するための特定の場所を定義します(ブラウザを使用)。
ソース ファイルからライフサイクル ステータスとリビジョンを同期パブリッシュされた STEP ファイルとそのソース ファイルのライフサイクル ステータスとリビジョン値を同じにすることができます。
スケッチを含める表示されているスケッチを出力ファイルに含めます。
アプリケーション プロトコル タイプアプリケーション プロトコルを選択します。既定では、[214 - 自動車用の 3D 設計]が選択されています。
作成担当者ファイル プロパティ。
注: ファイル プロパティの値は、[Vault プロパティ]ペインに表示されません。これは、Inventor の STEP ファイルで確認できます。プロパティ値を編集すると、値が STEP ファイルで更新されますが、[Vault プロパティ]では更新されません。
組織
責任者
説明
