ジオプラン ビューを使用すると、ネットワークを地理的に表現できます。また、追加でレイヤーやマップの情報を表示することもできます。たとえば、道路や建物などの物理フィーチャを基準としてネットワーク要素がどこにあるかを確認できます。
ジオプラン ビューに背景レイヤーを追加する
ジオプラン ビューに追加のレイヤーとしてマップを追加するには:
- ネットワークをジオプランにドラッグします。
- ジオプラン ウィンドウの任意の場所を右クリックし、[レイヤー管理]を選択します。
- [GIS レイヤー管理]ダイアログが表示されます。

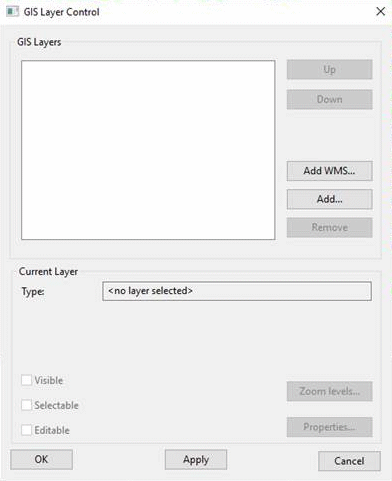

このスクリーンショットは、現時点でネットワークに追加されたレイヤーがないことを示しています。レイヤーを追加すると、その名前が白いエリアに表示されます。
- [追加]ボタンをクリックし、Example Data Directory から Tutorial Files/Maps/ArcView ディレクトリ内のすべてのファイルを選択して、[開く]を選択します。

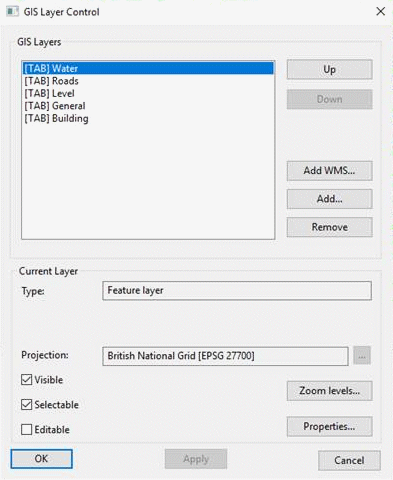

- 新しいレイヤーがダイアログに追加されます。
-
複数のマップ コントロールを使用するライセンスを持っている場合は、現在のマップ コントロールを変更できます。詳細については、メイン ヘルプの「マップ コントロールを選択する」を参照してください。

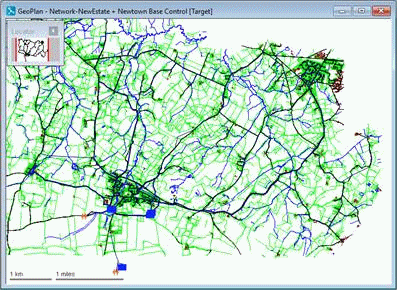

- [OK]をクリックして[GIS レイヤー管理]ダイアログを閉じます。ジオプランが、ネットワークの背後にある詳細なマップとともに再描画されます。こうした測量図を使用すると、道路、建物、河川などのフィーチャを基準としてネットワーク要素がどこにあるかを確認できます。
- 他のレイヤーを追加することもできます。その場合、レイヤーは[GIS レイヤー管理]ダイアログに表示される順に並びますが、その順序は変更できます。
レイヤーを非表示にする
背景マップまたはレイヤーを非表示にするには、ジオプラン上の任意の場所を右クリックし、[レイヤー管理]を選択します。[GIS レイヤー]ボックスでレイヤーを選択し、[表示]ボックスをオフにします。[適用]をクリックします。[表示]ボックスをオンにすると、レイヤーが再度表示されます。
背景レイヤーを削除する
背景マップまたはレイヤーを削除するには、ジオプラン上の任意の場所を右クリックし、[レイヤー管理]を選択します。[レイヤー管理]ダイアログでレイヤーを選択し、[削除]ボタンをクリックします。[適用]または[OK]をクリックします。後でレイヤーを表示する場合は、このダイアログにレイヤーを再度追加できます(ただし、次のセクションを参照してください)。
今後の使用に備えてレイヤー リストを保存する
今後の使用に備えてレイヤーを保存します。
- モデル グループ ウィンドウで[レイヤー リスト グループ]を右クリックし、[新規作成] | [レイヤー リスト]を選択します。レイヤー リスト グループがない場合は、モデル グループ ウィンドウで一番上のアイコンを右クリックし、[新規作成] | [レイヤー リスト グループ]を選択します。
- [レイヤー リスト]ダイアログで、リストに適切な名前を入力し、[OK]をクリックします。

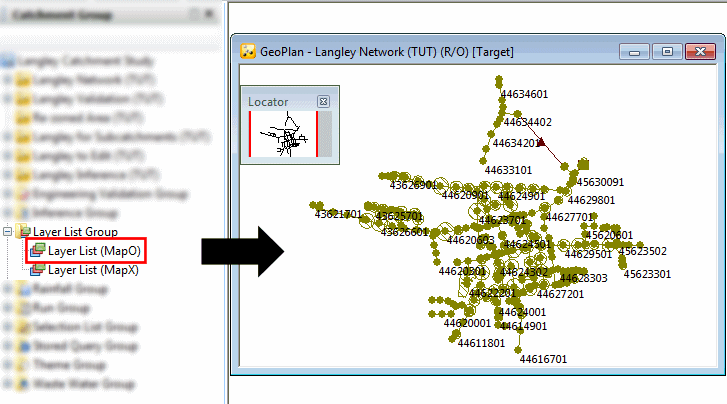

- 後でジオプランから 1 つ以上のレイヤーを削除した場合、このレイヤー リストを開くか、ジオプラン上にドラッグすることで、すべてのレイヤーを復元できます。
