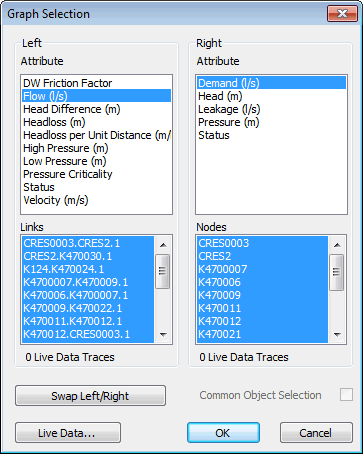

[グラフ選択]ダイアログは、複数のネットワーク オブジェクトの結果を同一グラフ上に表示するために使用します。
ヒント: 複数のネットワーク オブジェクトのデータのグラフ化の詳細については、「選択したオブジェクトをグラフ表示する」を参照してください。
ダイアログの表示方法
- リプレイするシミュレーションを開きます。
- 1 つまたは複数のネットワーク オブジェクトを選択します
- [操作]ツールバーの
(選択オブジェクトをグラフ表示)ツールをクリックするか、[選択] | [選択オブジェクトの操作] | [グラフ結果]を選択します。
| 項目 | 説明 | ||||||
|---|---|---|---|---|---|---|---|
|
左 |
グラフの左軸に表示する内容を定義します。
|
||||||
|
右 |
グラフの右軸に表示する内容を定義します。
|
||||||
|
左/右をスワップ |
左と右のリストを切り替え、データが表示される軸を切り替えます。 |
||||||
|
共通オブジェクト選択 |
選択したネットワーク オブジェクトのタイプが同じ場合に使用できます。 このボックスをオンにすると、右側リストの選択内容が左側のリストと同期されます。どちらか一方のリストでオブジェクトを選択または選択解除すると、その変更が両方のリストに反映されます。 ボックスをオフにすると、リストが分離されます。 |
||||||
|
ライブ データ |
[ライブ データ選択]ダイアログが表示され、結果トレースに加えてグラフにプロットするライブ データを選択できます。 |
注:
- ネットワーク選択が 1 つのオブジェクト タイプのみで構成されている場合は、両方のパネルに完全なリストが表示され、2 つの異なるパラメータを各オブジェクトに対してグラフ化できます。
- 選択に複数のオブジェクト タイプが混在している場合は、左側のパネルに 1 つのオブジェクト セットがリストされ、右側のパネルに別のオブジェクト セットがリストされます。それぞれに 1 つのパラメータをグラフ化できます。
- グラフ化可能な 3 つのタイプのオブジェクト(ノード、リンク、およびオブジェクト グループ)がすべて選択に含まれている場合は、グラフ化対象としてノードとリンクのみが表示されます。
- 2 つのリスト内の個々のエントリをクリックして選択解除または再選択することで、選択内容を調整することができます。
