ジオプランで TIN 三角形を表示する

TIN 地形モデルを構成する基盤となる三角形のアウトラインを表示できます。

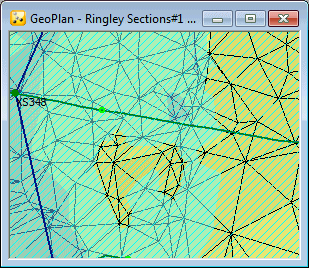

ジオプランに表示された TIN 三角形

注:

基盤となる三角形が表示されるのは、TIN 地盤高がテーマとして表示されている場合のみです。

注:

TIN 三角形は、使用する必要がある場合にのみ表示する必要があります。三角形が表示されている場合、ジオプラン ウィンドウのパフォーマンスに影響します。

TIN 三角形を表示するには:

1. 地形モデルが表示されていない場合は、テーマとして地形モデルを表示します。
2. ジオプラン ウィンドウを右クリックし、コンテキスト メニューから [プロパティ] を選択します。これにより、[ジオプラン プロパティ]ダイアログが表示されます。地形モデルをテーマとして表示するパラメータを同時に設定している場合、このダイアログは既に開いている可能性があります。
3. [全般]ページに切り替えます。
4. [TIN 地形モデルの三角形を表示] チェックボックスをオンにして、三角形を表示します。
