選択したオブジェクトをグラフ表示する

選択したネットワーク オブジェクトの結果をグラフ表示することで、選択したオブジェクトの結果を比較できます。

選択したネットワーク オブジェクトの結果および観測データを表示するには、次の手順を実行します。

  1. 開いたシミュレーションで、1 つまたは複数のネットワーク オブジェクトを選択します(ノード、リンク、オブジェクト グループは自由に組み合わせて選択できます)。
    • 選択したオブジェクトがすべて同じタイプの場合は、2 つの共有パラメータをプロットできます。
    • 複数のオブジェクト タイプを選択した場合は、タイプごとに 1 つのパラメータがプロットされることがあります。
    • ノード、リンク、オブジェクト グループが選択項目に含まれている場合は、ノードとリンクのみがグラフ作成用に表示されます。
  2. [操作]ツールバーの (選択オブジェクトをグラフ表示)ツールをクリックします。

    [グラフ選択]ダイアログが表示されます。

  3. [左]リストと[右]リストから属性を選択します。これらは 2 つの軸にプロットするパラメータです。
  4. 表示されるトレースの数を減らすには、[リンク]リスト([左]または[右])からオブジェクトを選択解除します。
  5. ダイアログから必要なオプションを選択します。次の操作を実行できます。
    • [共通オブジェクト選択]チェックボックスを使用して、右側のリストの選択を左側のリストの選択と同期します。このオプションは、選択したネットワーク オブジェクトがすべてノードまたはすべてリンクである場合にのみ使用できます。
    • 2 つのリストを切り替えるには、[左/右をスワップ]ボタンを使用します。左側のリストは、グラフの左側の軸に表示されます。
    • グラフにプロットするライブ データを選択するには、[ライブ データ]ボタンを使用します。

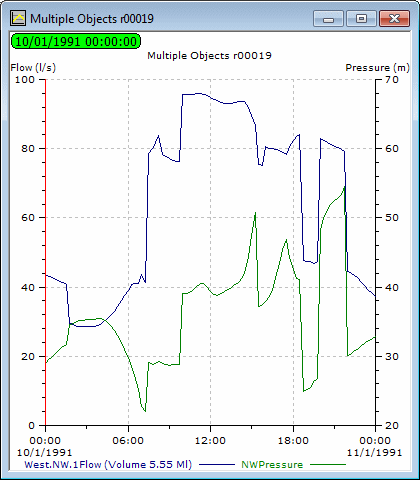

  6. グラフを表示するには、[OK]をクリックします。

注:
