キャリブレーション結果からネットワークを更新する

ネットワークの粗度値は、キャリブレーション シミュレーションによって生成された、最適化されたデータから更新できます。

粗度値は、InfoWorks の外部で生成された、正しい形式のファイルから更新することもできます。

シミュレーションからネットワークを更新する

  1. キャリブレーション シミュレーションで使用されたネットワークをチェックアウトして開きます。
  2. [ネットワーク]メニューで、[更新] > [キャリブレーション シミュレーションから]を選択します。データベース アイテム選択ダイアログが表示されます。
  3. キャリブレーション ランから適切なシミュレーションを選択します。

    適切なシミュレーションを使用するよう十分注意してください。更新するネットワークの親ネットワークを使用しているシミュレーションを使用することが想定されています。

    キャリブレーション ランの一部ではないシミュレーションを選択した場合、続行すると警告が表示され、変更は行われません。

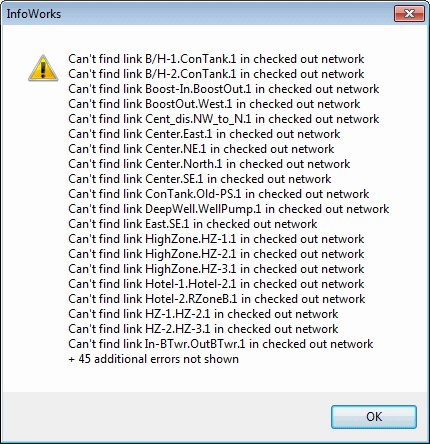

    別のネットワークを使用しているキャリブレーション ランを選択した場合、続行するとエラー ダイアログが表示されます。以下に画像を示します。同じ名前のリンクは更新されます。

    使用しているネットワークは同じだがパラメータが非常に異なるキャリブレーション ランを選択した場合、続行してもエラー メッセージや警告メッセージは表示されません。これは、選択したシミュレーションがツリーの別の分岐からのネットワークを使用している場合や、モデル構築プロセスをかなり遡ったネットワークを使用している場合に発生する可能性があります。この場合はすべての更新が行われます。

  4. 続行する(上記のようにネットワークを更新する)には、[OK]をクリックします。

ネットワークを比較して変更を確認する

ネットワーク比較を実行して、そのネットワークとその親の間で行われた変更の正確なレポートを確認できます。「バージョン管理オブジェクトを管理する」を参照してください。

または、そのネットワークとその親の間で変更されたすべてのネットワーク オブジェクトをハイライトするには、次のようにします。

これらの操作は両方とも、キャリブレーション シミュレーションからの更新以外に変更が加えられていないことを前提としています。

ファイルからネットワークを更新する

更新は、InfoWorks の外部で生成されたファイルを使用して実行できます。

キャリブレーション ファイルの例と説明をご覧ください。

"HOTEL-1.HOTEL-2.1", 116.011
"INF-PBC.PBC.1", 121.055
"LAKE.RMIDL.1", 95.835
"RHIGHL.INTER1.1", 110.967
"RMIDL.INTER2.1", 121.055
"SOUTH.SW.1", 110.967
"SW.IND-ZONE.1", 126.099
"HOTEL-2.RZONEB.1", 110.967
"INTER1.RMIDL.1", 121.055
"INTER2.RLOWL.1", 121.055
"NE.RZONEA.1", 116.011
"PARKTWR.RTOWER.1", 110.967
"WELLPUMP.RZONEB.1", 100.879

リンク名にはスペースが含まれている可能性があるため、二重引用符で囲む必要があります。これは、名前が正しく処理されるようにするためです。

値は実際の粗度値です。粗度タイプは、値が属する範囲によって定義されます。

キャリブレーション ファイルはカンマ区切り形式であるため、.csv 拡張子を付けて保存することをお勧めします。

ファイルから更新するには

  1. [ネットワーク]メニューから、[更新] > [キャリブレーション ファイルから]を選択します。
  2. 正しい形式のファイルを選択します。
