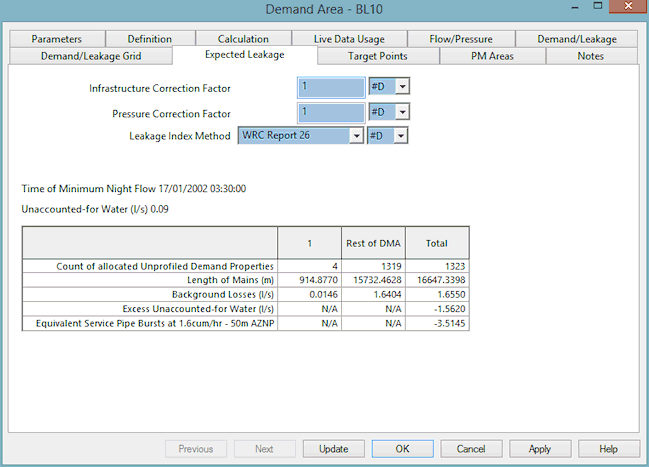

[需要エリア]の[予想漏水量]ページ

[予測漏水量]ページは、予想漏水量計算のパラメータを表示および編集し、計算結果を表示するために使用します。

[インフラストラクチャー修正係数]

インフラストラクチャー修正係数(ICF)は、管の相対的な条件を示す係数です(漏水の管理(レポートF): 夜間流量データの使用)。予想される範囲は 0.1 から 2 の間です。ここで:

ICF	条件
0.5	良好
1	平均
1.5	不良

水圧修正係数

水圧修正係数(PCF)は、AZNP を標準の 50m に補正するために使用する係数です。予想される範囲は 0.1 から 3 の間です。(漏水の管理(レポートF): 夜間の流量データの使用)

既定値を選択した場合、PCF の値は、選択した漏水インデックス法に従って計算されます。

AZNP の値は、ライブ データ(利用可能な場合)から取得されます。それ以外の場合は、シミュレーション結果が使用されます。

漏水インデックス法

2 つの漏水インデックス法(WRC レポート 26 (既定)と 1.5 べき乗則)が使用できます。

注:

PCF は、AZNP が[需要エリア]プロパティ シートの[パラメータ]ページで指定または計算されていた場合にのみ計算できます。計算に使用できる AZNP がない場合、PCF は既定で 1 の値になります。

WRC レポート 26

WRC レポート 26 の方法を使用すると、PCF は次の方法で計算されます。

PCF = 漏水インデックスAZNP/漏水インデックス 50m (1) ここで、漏水インデックスは次の式で計算されます。 0.5.AZNP + 0.0042.AZNP2 (2) AZNP = 平均ゾーン夜間水圧

べき乗則 1.5

べき乗則 1.5 を使用して、PCF は次の式を使用して計算されます。

PCF = AZNP1.5/501.5 (3)

背景損失

背景損失は、『A Manual of DMA Practice』(1999 年)で説明されている方法を使用して、次のように計算されます。

LB = ICF x PCF x(4 x プロパティの数 + 0.04 x 管の長さ) (4) ここで: ICF = インフラストラクチャー修正係数 PCF = 水圧修正係数 注: LB は l/hr として計算され、レポート用にユーザー単位に変換されます。

等価作業配管破裂

等価作業配管破裂は、『DMA 実践マニュアル(1999 年)』で説明されている方法を使用して、次のように計算されます。

超過 UFW/中間作業配管破裂流量 (5) ここで: 超過 UFW = 超過無収水量: 無収水量: LB (6) 中間作業配管破裂流量: m3/時 (7) AZNP = 平均ゾーン夜間水圧 注: 等価作業配管破裂は、AZNP ノードに関連付けられたライブ データがある場合、またはジオプランでシミュレーション結果が開いている場合にのみ計算できます。
