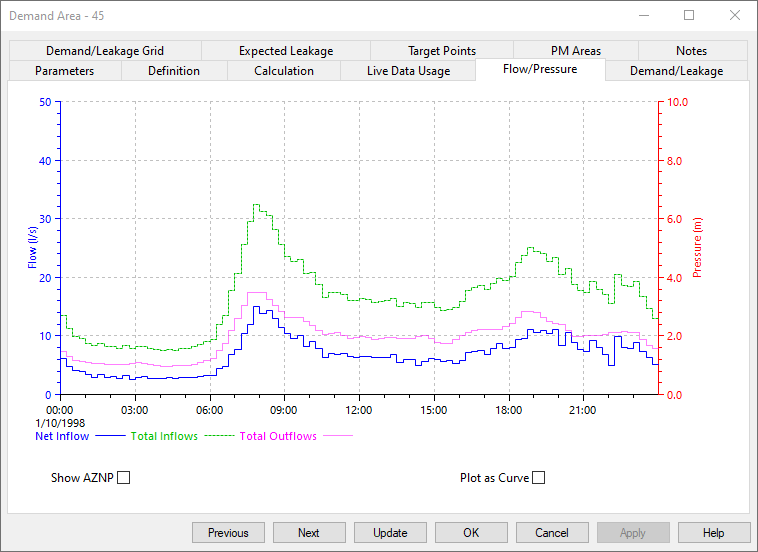

このページは、需要エリアのライブ データ解析の出力をグラフとして表示するために使用されます。グラフは、関連するライブ データ設定ファイルがネットワークおよびコントロールとともに開いている場合にのみ入力されます。
グラフには、次の情報が表示されます。
- 中継ノード、メーター、ポンプ場から需要エリアへの総流入量
- 需要エリアから中継ノード、メーター、ポンプ場への総流出量
- 需要エリアへの総正味流入量
需要エリアまたは水圧管理エリアの AZNP ノードが定義されていた場合は、シミュレーション結果とライブ データからこれらのノードの水圧を表示できます。[AZNP を表示]ドロップ ダウンを使用して、需要エリアと水圧管理エリアの AZNP ノードを切り替えます。
[目標ポイント]ページで目標ポイントが生成されている場合、シミュレーション結果から目標ポイント ノードの水圧を表示できます。
グラフ オプション
グラフを右クリックしてコンテキスト メニューから次のオプションを選択することで、グラフのプロパティを編集したり、グラフを印刷したり、クリップボードにコピーすることができます。
- [グラフの印刷]: このオプションを選択すると、グラフが印刷されます。
- [グラフのコピー]: このオプションを選択すると、グラフがクリップボードにコピーされ、別のアプリケーションに貼り付けられます。
- [グラフ プロパティ]: 軸タイトル、トレース色などのグラフ プロパティを編集するには、このオプションを選択します。
