[バルブ コントロール]ページ

InfoWorks WS Pro では、さまざまなタイプのコントロール バルブが使用できます。

• 流量コントロール バルブ(FCV): コントロール管内の流量の変化に応じて動作します。
• 流量調整減圧バルブ(FMV): バルブを通る流量の変化に応じて、コントロール バルブ内の水圧をコントロールします。
• 流量調整バルブ(FRV): 目標流量プロファイルにしたがって動作します。
• オープン/クローズ(OCV): コントロール ノードでの水圧に応じてバルブの開度がコントロールされます。
• 水圧コントロール バルブ(PCV): コントロール ノードでの水圧変動(またはコントロール貯水池の水位変化)に従って動作します。
• 水圧/流量バルブ(PFV): コントロール ノード/貯水池で監視される水圧/水深に従って動作します。
• 減圧バルブ(PRV): 下流のコントロール ノードの水圧を所定の一定のレベル、または時間変化するレベルまで下げます。
• 水圧の減圧/維持バルブ(PRSV): 下流の減少コントロール ノードの水圧を下げ、上流の維持コントロール ノードの最小水圧を、一定のレベルまたは時間変化するレベルで維持しようとします。
• 水圧維持バルブ(PSV): 上流のコントロール ノードで所定の一定のレベル、または時間変化するレベルで最小水圧を維持します。
• 時間コントロール バルブ(TCV): 時間スケジュールに従って動作します。
• スロットル バルブ(THV): 追加の水圧損失として機能するため、通過する流量が減少します。

注:

• バルブ タイプ FRV、PRV、PSV、および TCV は、ライブ データ ソースからロードすることにより、コントロール プロファイルを指定することができます。
• バルブにコントロール方針がない場合、InfoWorks WS Pro はシミュレーション全体でバルブが開いていると仮定します。
• ゲート バルブは、遮断弁(オン/オフ コントロール)として使用できます。ただし、一般に、ゲート バルブはコントロール バルブとして使用しないことをお勧めします。
• コントロールに関する一般的な情報については、「コントロールについて(コントロール データ)」を参照してください。

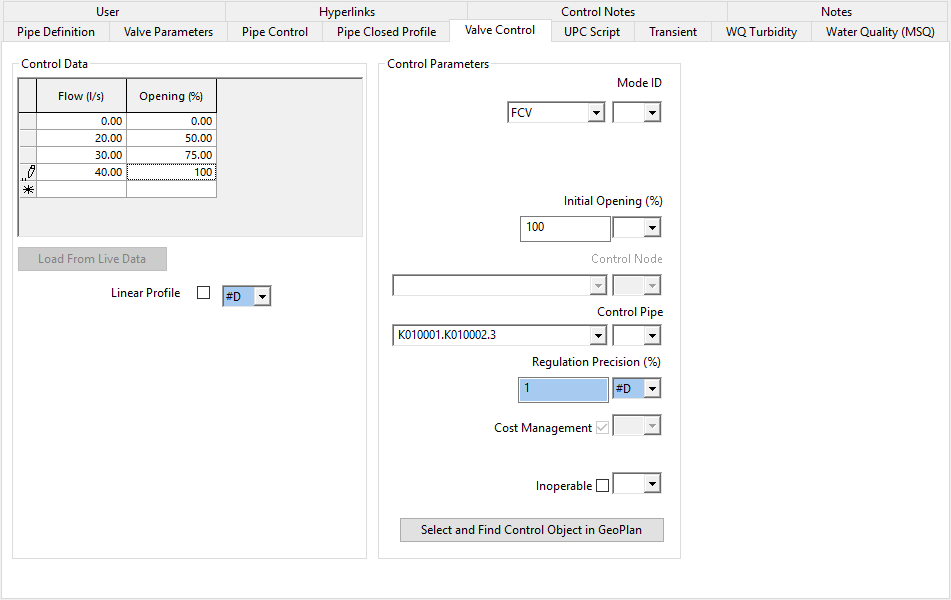

流量コントロール バルブ(FCV)

流量コントロール バルブ(FCV)は、ユーザーによって指定されたコントロール管内の流量の変化に応じて反応します。

流量コントロール バルブは技術的に高度なデバイスであり、実際に使用されることは比較的まれです。しかし、配水システムの精密なコントロールに大きな可能性をもたらします。消防など、例外的な需要がある場合、バルブは完全に開く可能性があります。需要がさらに増加すると、おそらく破裂が原因で、自動的にシャットダウンします。

ユーザーによって、バルブの開度とバルブを通る流量の割合の関係が指定されます。ユーザーは、シミュレーション開始時のバルブの初期開度も指定します。初期開度を入力しない場合、InfoWorks WS はシミュレーション全体でバルブが閉じていることを仮定します。

既定では、データ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

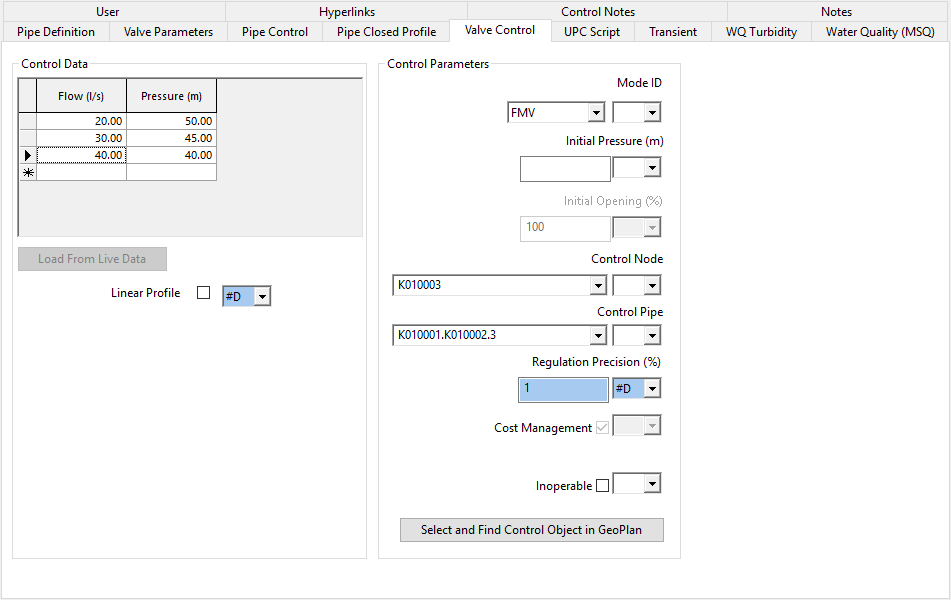

流量調整減圧バルブ(FMV)

流量調整減圧バルブ(FMV)は、ユーザーによって指定されたコントロール ノード内の水圧をコントロールするために使用されます。

バルブは、バルブを通る測定された流量を使用して、通常はバルブに近いコントロール ノードでの水圧をコントロールします。このバルブは、2 つのノードの水圧の関係が測定値からわかる場合に、リモート ノードの水圧をセットするためによく使用されます。

これにより、バルブのコントロールに使用されているリモート ノードからのテレメトリ フィードバックの費用を節約できます。

イメージを表示

ユーザーによって、コントロール ノードで維持される水圧とバルブを通る流量との関係が指定されます。

既定では、データ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

流量調整バルブ(FRV)

流量調整バルブ(FRV)は、ユーザーが指定した一定の目標流量または時間可変流量プロファイルを達成するように、バルブを通過する流量を自動的に調整します。

流量調整バルブは、たとえば、あるエリアから別のエリアへの水の移動を調整するために使用できます。

ユーザーによって、バルブを通過させる一定流量または時間変化する流量プロファイル、あるいはその両方が指定されます。

注: 一定の目標流量と一連の可変目標流量の両方が入力されている場合、可変目標流量が使用されます。

時間変化する流量プロファイルを使用する場合、既定では、データ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

入力した日時以外のプロファイルの拡張に使用できるオプションの詳細については、「プロファイル拡張オプション」を参照してください。

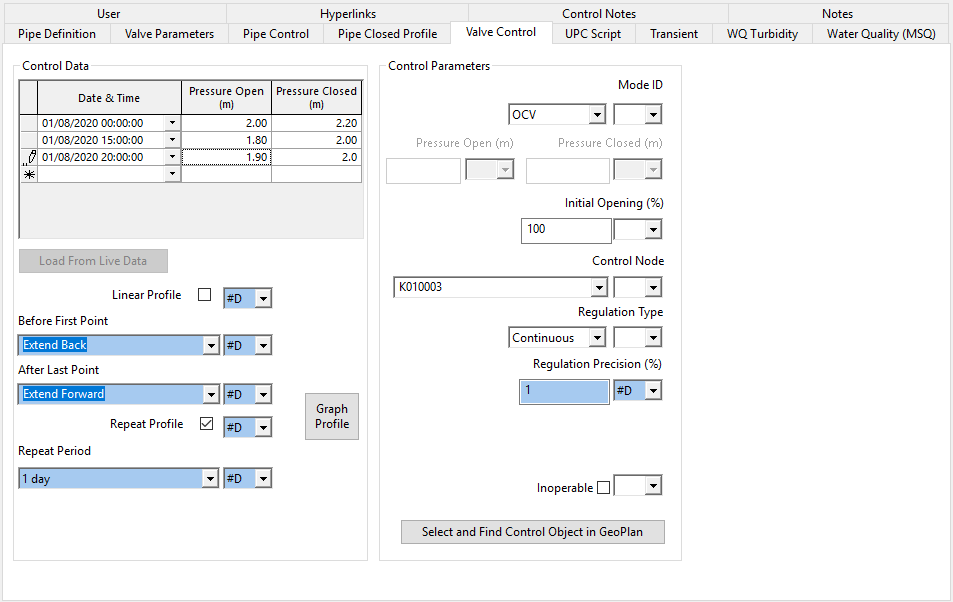

オープン/クローズ バルブ(OCV)

オープン/クローズ バルブ(OCV)の開度は、コントロール ノードでの水圧によってコントロールされます。バルブが全開または全閉の一定の水圧値を指定できます。または、時間変化する開圧と閉圧プロファイルを定義することもできます。

オープン/クローズ バルブは、たとえば、一日を通して貯水池内のさまざまな水位を維持するために使用できます。

ユーザーによって、一定の開放水圧値および閉鎖水圧値の流量、または時間変化する開放水圧値および閉鎖水圧値のプロファイルが指定されます。

注: 一定水圧値と一連の可変水圧値の両方を入力した場合、可変水圧値が使用されます。

時系列プロファイルを使用する場合、既定ではデータ ポイント間の補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

入力した日時以外のプロファイルの拡張に使用できるオプションの詳細については、「プロファイル拡張オプション」を参照してください。

[調整タイプ]は、[連続]または[オン/オフ]にセットできます。

• [連続]にセットした場合、バルブ開度は、現在の開圧力値と閉圧力値の間の線形補間を使用して決定されます。
• バルブをオン/オフにセットすると、バルブ開度は 0% または 100% にセットされます。

コントロール ノードが貯水池で、貯水池の初期水深が OCV 水圧設定の範囲外である場合、バルブの初期開度が開圧および閉圧値と一致しない場合には、バルブの初期開度はリセットされます。

水圧コントロール バルブ(PCV)

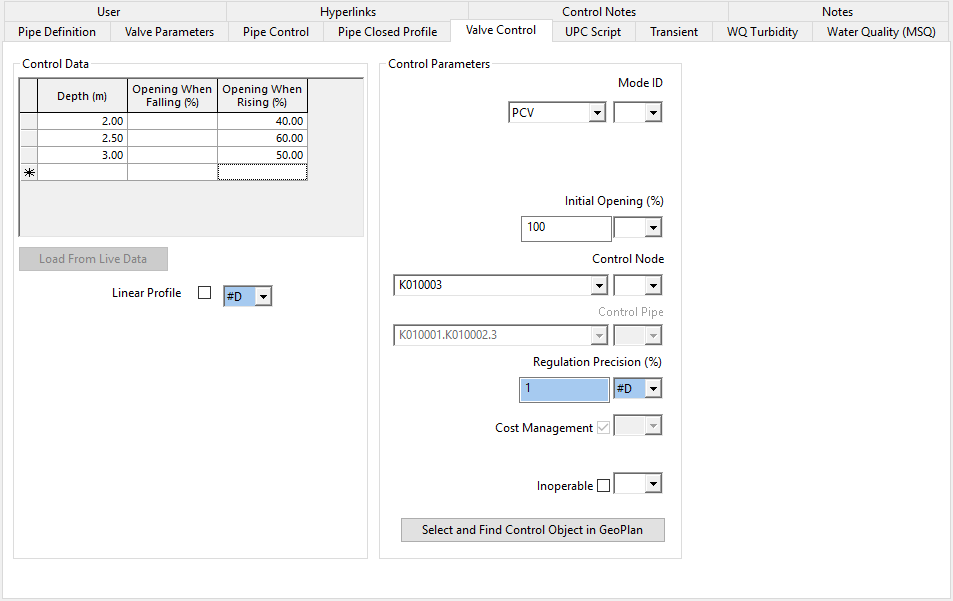

バルブは、コントロール ノード/貯水池で監視される水圧/水深に従って動作します。

このバルブは、測定でバルブが固着していることが示されているフロート バルブ コントロールをシミュレーションするために使用できます。水位の上昇と下降に対して個別の開度プロファイルを定義できます。

ユーザーによって、コントロール水圧/水深とバルブ開度の関係が指定されます。

InfoWorks WS Pro は、2 つのコントロール曲線(水位/水圧が上昇しているときと、水位/水圧が減少しているとき)がある双方向バルブのような非常に高度な装置のシミュレーションを行うこともできます。

単純なケースでは、バルブの機能は、水位/水圧が上昇しているか減少しているかに依存しません。これらのケースをモデル化するには、データを[上昇時の開度]列にのみ入力し、[減少時の開度]列は空白のままにする必要があります。

既定では、データ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

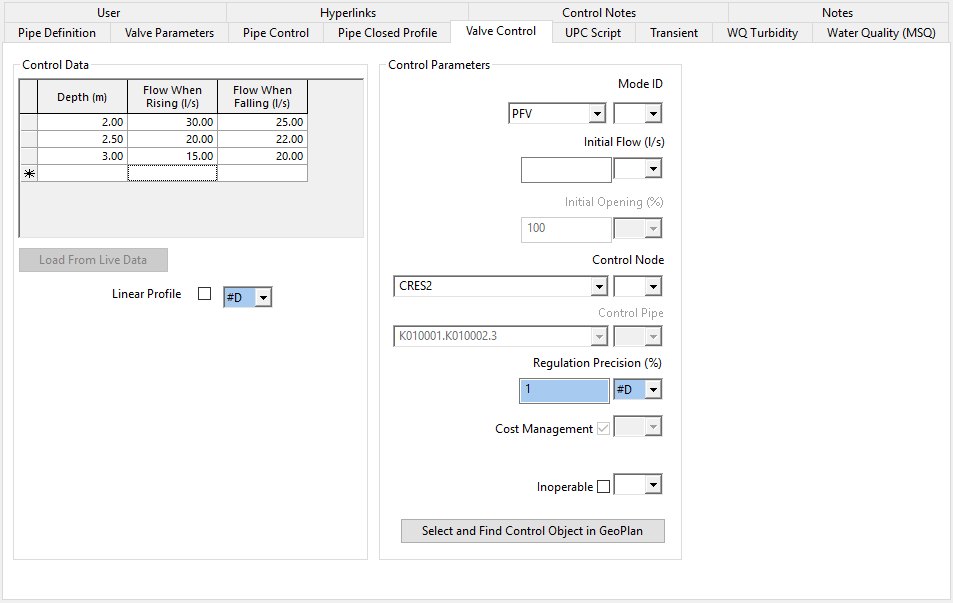

水圧/流量バルブ

バルブは、コントロール ノード/貯水池で監視される水圧/水深に従って動作します。

このバルブは、貯水池内の水位と、上昇しているか下降しているかに応じて、貯水池への流れを調整するために使用できます。

ユーザーによって、コントロール水圧/水深とバルブ内を通過する流量との関係が指定されます。

2 つのコントロール曲線を指定する必要があります。1 つは水位/水圧が上昇しているとき、もう 1 つは水位/水圧が減少しているときです。

既定では、データ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

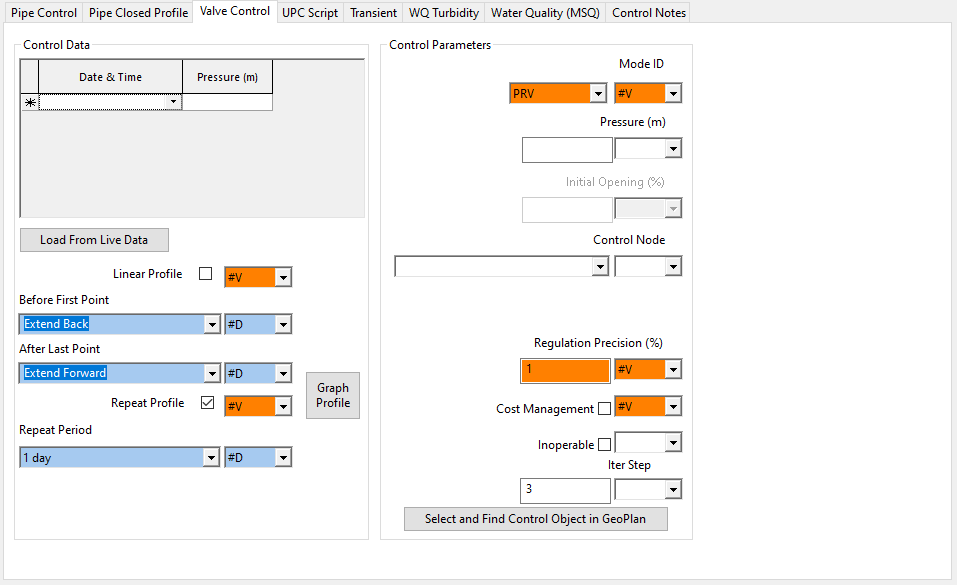

減圧バルブ(PRV)

減圧バルブ(PRV)は、下流のコントロール ノード内の水圧を事前設定水圧まで下げます。この目標水圧は一定でも時間変化してもかまいません。また、上流と下流の水圧の間で一定比の水圧設定を指定することもできます。

上流の水圧が上昇すると、バルブが閉じ、目標水圧に達するまでより多くの水頭損失が発生します。上流の水圧が低下すると、バルブが開きます。上流水圧が目標水圧を下回ると、バルブは完全に開きます。

反復ステップが有効な場合(1、2、3、または任意の正の整数)、反復間のコントロール バルブ設定の変更を遅らせることで、複数の PRV を持つネットワークの安定化に役立つ場合があります。

減圧バルブは、コントロールされていない場合に高圧を経験するエリアでの漏水を減らす手段としてよく使用されます。

ユーザーによって、維持する下流水圧プロファイルや時間依存水圧プロファイルが指定されます。

注: 一定の目標水圧と一連の可変目標水力の両方を入力した場合は、可変目標水圧が使用されます。

一定目標水圧として 0 から 1 の間の値を入力した場合、バルブは一定比率 PRV としてシミュレーションされます。ここで、

コントロール ノードの下流水圧 = 指定された水圧値 * 上流の水圧

または

指定された水圧値 = 下流水圧/上流水圧

時間変化する水圧プロファイルを使用する場合、既定ではデータ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

入力した日時以外のプロファイルの拡張に使用できるオプションの詳細については、「プロファイル拡張オプション」を参照してください。

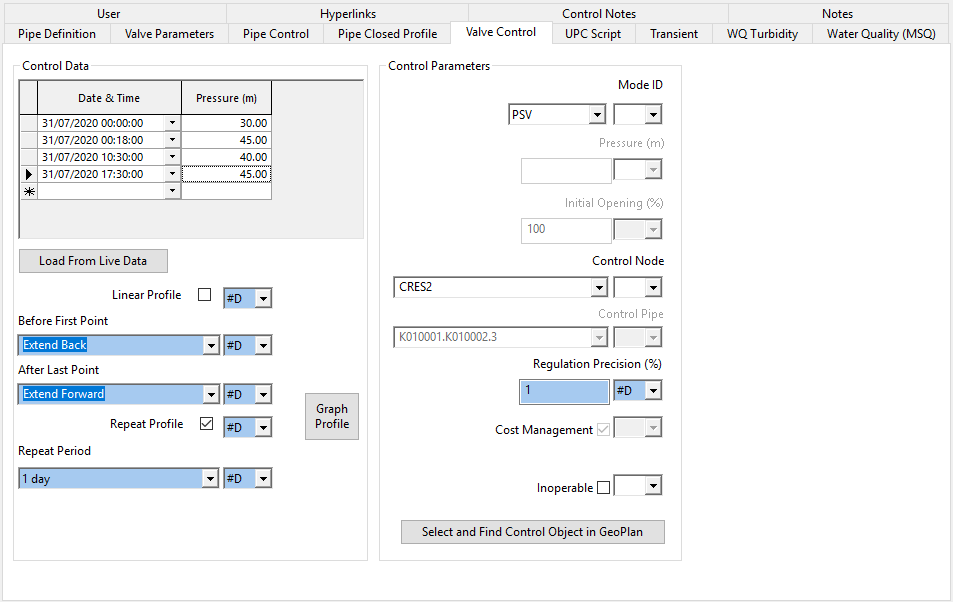

水圧維持バルブ

水圧維持バルブ(PSV)は、上流のコントロール ノードで最小の事前設定水圧を維持します。この水圧は一定であるか、時間的に変化します。

上流の水圧が低下すると、バルブが閉じます。上流の水圧が上昇すると、バルブが開きます。

水圧維持バルブは、たとえば、カスケード水圧ゾーンを備えた配水システムで使用できますが、下流ゾーンの需要は、コントロールされていない場合、上流ゾーンで低水圧の問題を引き起こす可能性があります。

ユーザーによって、維持する最小上流水圧プロファイルまたは時系列水圧プロファイルが指定されます。

注: 一定の目標水圧と一連の可変目標水力の両方を入力した場合は、可変目標水圧が使用されます。

時間変化する水圧プロファイルを使用する場合、既定ではデータ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

入力した日時以外のプロファイルの拡張に使用できるオプションの詳細については、「プロファイル拡張オプション」を参照してください。

水圧の減圧/維持バルブ

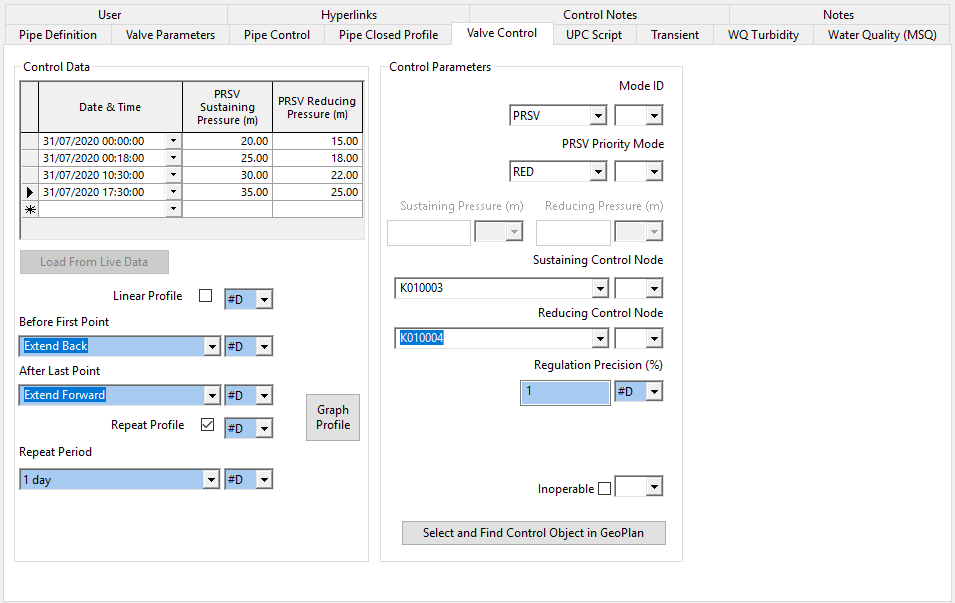

減圧/維持バルブ(PRSV)は、PRV と PSV の機能を兼ね備えています。

バルブは、減少コントロール ノードで下流の水圧を下げ、維持コントロール ノードで上流の水圧を指定された目標水圧に維持しようとします。

PRSV 優先モードは、どの水圧目標が優先されるかを設定するために使用されます。

• SUS モードでは、上流の水圧目標を維持することが優先されます。上流の目標水圧が等しいか超えている限り、バルブも下流の水圧を維持しようとします。
• RED モードでは、下流水圧目標を維持することが優先されます。下流の水圧が下流の目標水圧と等しいか下回っている限り、バルブは上流の水圧を維持しようとします。

ユーザーによって、維持する上流側水圧の最小値と下流側水圧の最大値、または時間変化する水圧プロファイルが指定されます。

注: 一定の目標水圧と一連の可変目標水力の両方を入力した場合は、可変目標水圧が使用されます。

時間変化する水圧プロファイルを使用する場合、既定ではデータ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

入力した日時以外のプロファイルの拡張に使用できるオプションの詳細については、「プロファイル拡張オプション」を参照してください。

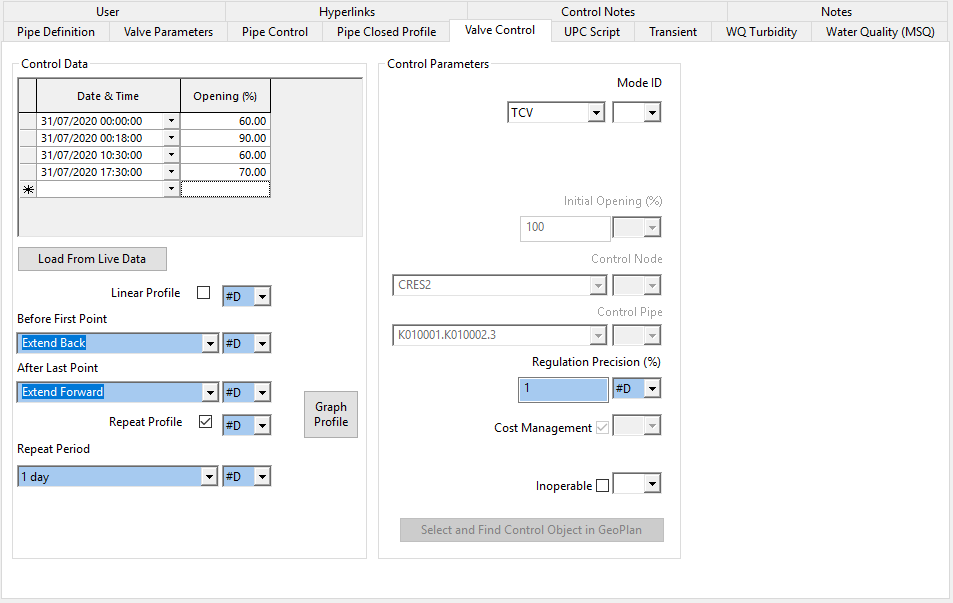

時間コントロール バルブ

時間コントロール バルブは、ユーザーによって指定された時間スケジュールで動作します。

時間コントロール バルブは、たとえば、あるエリアから別のエリアへのスケジュールされた水の移動に使用できます。

このオプションは、モデルのキャリブレーションにも特に役立ちます。

ユーザーによって、シミュレーション時間中のバルブ操作の時系列プロファイルが指定されます。

既定では、データ ポイント間に補間は使用されません。グリッドに入力された各値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。データ ポイント間で線形補間を使用する場合は、[線形プロファイル]ボックスをオンにします。

入力した日時以外のプロファイルの拡張に使用できるオプションの詳細については、「プロファイル拡張オプション」を参照してください。

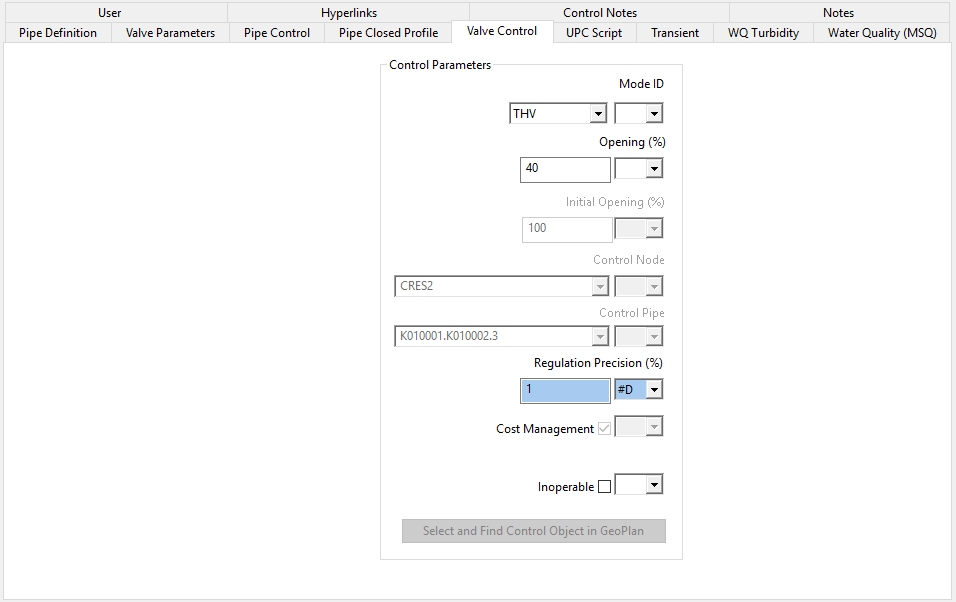

スロットル バルブ(THV)

スロットル バルブは、流れに対するローカル障害物として機能します。シミュレーション中、バルブの開度は一定に保たれます。

スロットル バルブは、たとえばポンプを通る流れを制限するために使用できます。

このオプションは、配管内のローカル障害物が疑われるモデルのキャリブレーションにも使用できます。

ユーザーによって、バルブの開度のパーセンテージが指定されます。これはシミュレーション全体で維持されます。

プロファイル延長オプション

次のオプションは、FRV、OCV、PRV、PSV、PRSV、および TCV バルブに対して、入力した日時の範囲外にプロファイルを延長するために使用できます。

データ フィールド	説明
最初のポイント前	後方に延長 グリッドの最初の値がシミュレーションの開始まで延長されます。 後方に補外 線形プロファイルのみに適用: グリッドの最初の 2 つの値は、シミュレーションの開始まで後方に補外するために使用されます。 注: 非線形プロファイルに対して[後方に補外]が選択されている場合、プロファイルは後方に延長されます。 ゼロ/変更なし シミュレーションの開始からグリッドの最初の値の日時まで、ゼロまたは「オフ」の値が適用されます。
最終ポイント後	前方に延長 グリッドの最後の値がシミュレーションの終了まで延長されます。 前方に補外 線形プロファイルのみに適用: グリッドの最後の 2 つの値は、シミュレーションの最後まで外挿するために使用されます。 注: 非線形プロファイルに対して[前方に補外]が選択されている場合、プロファイルは前方に延長されます。
[プロファイルの繰り返し] (チェックボックス)	チェックをオンにすると、シミュレーションの間、プロファイルを繰り返します(選択した[繰り返し期間]の 00:00 から)。 重要: [プロファイルの繰り返し]オプションを使用する場合、指定したプロファイルが選択した[繰り返し期間]より長い場合、プロファイルは繰り返されません。
繰り返し期間	[プロファイルの繰り返し]チェック ボックスがオンになっている場合に、シミュレーション全体で繰り返されるプロファイル期間。
