[バルブ曲線]で共有されているデータ フィールドの表示と編集ができます。
表示されるすべてのフィールドの詳細については、「バルブ曲線のデータ フィールド」を参照してください。
InfoWorks WS には、ボール、バタフライ、ゲート、ニードル、プラグ バルブ用の標準的な組み込み曲線が含まれています。既定のフロート バルブ曲線も含まれます。
バルブ曲線に関する情報は、[リンク]グリッドの[バルブ曲線]グリッド ビューに表示されます。[バルブ曲線]グリッド ビューで、ユーザー定義した曲線を追加することもできます。曲線を表示するには、[バルブ曲線]グリッドに表示するバルブを右クリックし、メニューから[プロパティ]を選択します。

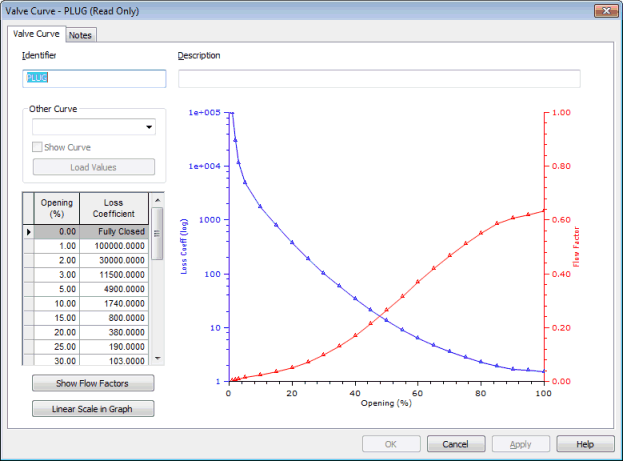

[バルブ曲線]ページには、バルブの損失係数のログと開度率、およびバルブ流量係数と開度率の関係を示すグラフが表示されます。グラフ ビューを変更して、線形スケールを表示することができます。
損失係数と開度率グリッドも表示されます。グリッド ビューを変更して、流量係数値を表示することができます。
[他のバルブ曲線]ドロップダウン メニューを使用し、[曲線を表示]チェック ボックスをオンにすると、既存の組み込み曲線またはユーザー指定の曲線のいずれかから 2 番目の曲線をグラフ ビューに表示できます。
ユーザー定義の曲線は、損失係数と開度率グリッドまたは流量係数と開度率グリッドに値を入力することで定義できます。または、定義する現在のバルブのグリッドに既存の曲線をロードすることで、既存の曲線の値を曲線の定義のベースとして使用できます。
流動係数 Kd とローカル損失係数
の関係式は、次の方程式で求められます。
|
|
|
