Measure Distance 및 Measure Angle 툴 개선 사항

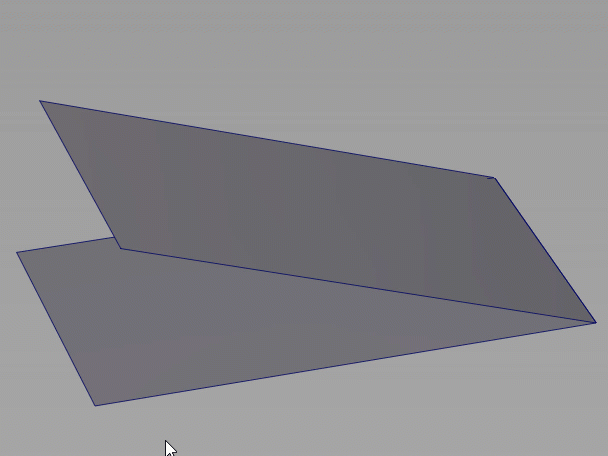

이제 툴이 활성 상태인 동안 Measure Distance 및 Measure Angle 툴에서 로케이터 핸들을 이동할 수 있습니다. 예를 들어, 로케이터 핸들을 계속 추가한 다음 이전에 생성한 핸들로 되돌아가 이동할 수 있습니다. 이전 Alias 버전에서는 Shift 키를 누르거나 Move Locator 툴을 사용하여 로케이터 핸들을 이동해야 했습니다. 이러한 툴은 이제 Measure > Radius 툴과 동일한 방식으로 작동합니다.

새로운 Min. Comb Density 컨트롤

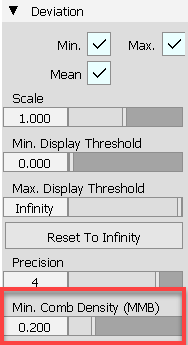

Curve to Curve, Curve to Surface, Surface to Surface, Mesh to Surface 로케이터의 Min. 및 Max. Comb Step 컨트롤이 제거되었습니다. 대신 새로운 Min. Comb Density 슬라이더가 Control Panel의 Deviation 탭에 추가되었습니다. 이 옵션을 사용하면 Alias 성능에 영향을 줄 수 있는 콤 밀도를 너무 높게 설정하지 않아도 됩니다. 이전 버전에서와 같이 마우스 가운데 버튼을 사용하여 콤 밀도를 조정할 수 있습니다.

참고로 이 값은 뷰포트에 표시되는 편차 콤을 제어합니다. Information Window의 Comb Step 값에는 영향을 주지 않습니다.

자세한 내용은 다음 항목을 참조하세요.

• Control Panel > Show deviations
• 두 객체 사이의 편차 측정

Control Panel에 편차 표시

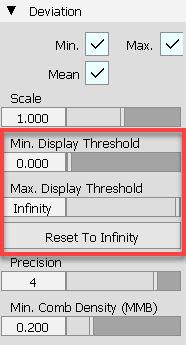

Control Panel의 Deviation 탭 업데이트는 다음을 포함합니다.

• 새로운 Reset To Infinity 옵션은 모든 편차 로케이터의 Max. Display Threshold 값을 빠르게 재설정할 수 있습니다.
• Max. 및 Min. Threshold 옵션의 이름이 Maximum Display Threshold 및 Minimum Display Threshold로 바뀌어 이러한 값이 캔버스 내 조절기의 임계값에 적용되는 것을 더 잘 나타냅니다.

자세한 내용은 Control Panel > Show deviations를 참조하세요.

Deviation 툴에 추가된 정보 팝업

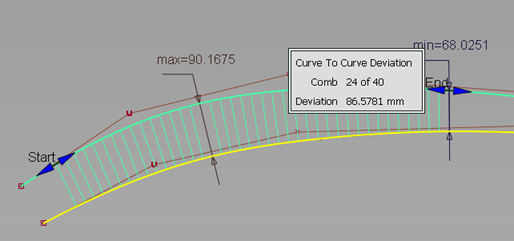

이제 Deviation 로케이터가 캔버스 내 작은 창에 편차 정보를 표시합니다. 콤 샘플을 마우스 오른쪽 버튼으로 클릭하면 해당 점에 편차 값이 표시됩니다. 이 정보를 얻기 위해 더 이상 Deviation Table(Windows > Information > Deviation Table)을 열 필요가 없으므로 모델링 워크플로우가 향상됩니다.
정보 창이 Angular, Object to Plane, Mesh to Surface, Curve to Surface, Surface to Surface, Curve to Curve Deviation 툴을 포함한 모든 편차 툴에 추가되었습니다.

연속성 개선 사항

Alias 2022.2 Update의 G0 Positional Continuity 로케이터를 지속적으로 개선하여 이제 19개의 Surface 및 Surface Edit 툴에 G0 Positional Continuity 로케이터가 추가된 편차 콤이 있습니다. 이러한 개선으로 이제 두 서페이스 사이의 간격이 더 명확하게 표시됩니다. 이를 통해 올바른 CV를 손쉽게 편집하여 G0 연속성에 도달할 수 있습니다.

G0 연속성이 충족되기 전에 G1 Tangent 또는 G2 Curvature 연속성으로 전환하면 G0 로케이터가 편차 콤과 함께 유지되어 연속성 실패를 나타냅니다. 마우스 왼쪽 버튼으로 드래그하여 콤의 배율을 조정하고 마우스 가운데 버튼을 사용하여 체크포인트를 변경할 수 있습니다. 마우스 왼쪽 버튼을 사용하여 콤의 배윪을 조정하고 마우스 가운데 버튼을 사용하여 콤의 단계를 편집할 수 있습니다.
