Alias 2023의 새로운 기능

이 Alias 릴리즈의 새로운 기능에 대해 알아봅니다. 수정된 사항을 비롯한 자세한 기술 정보는 Alias 릴리즈 정보를 참조하세요.

2023.1 주요 사항

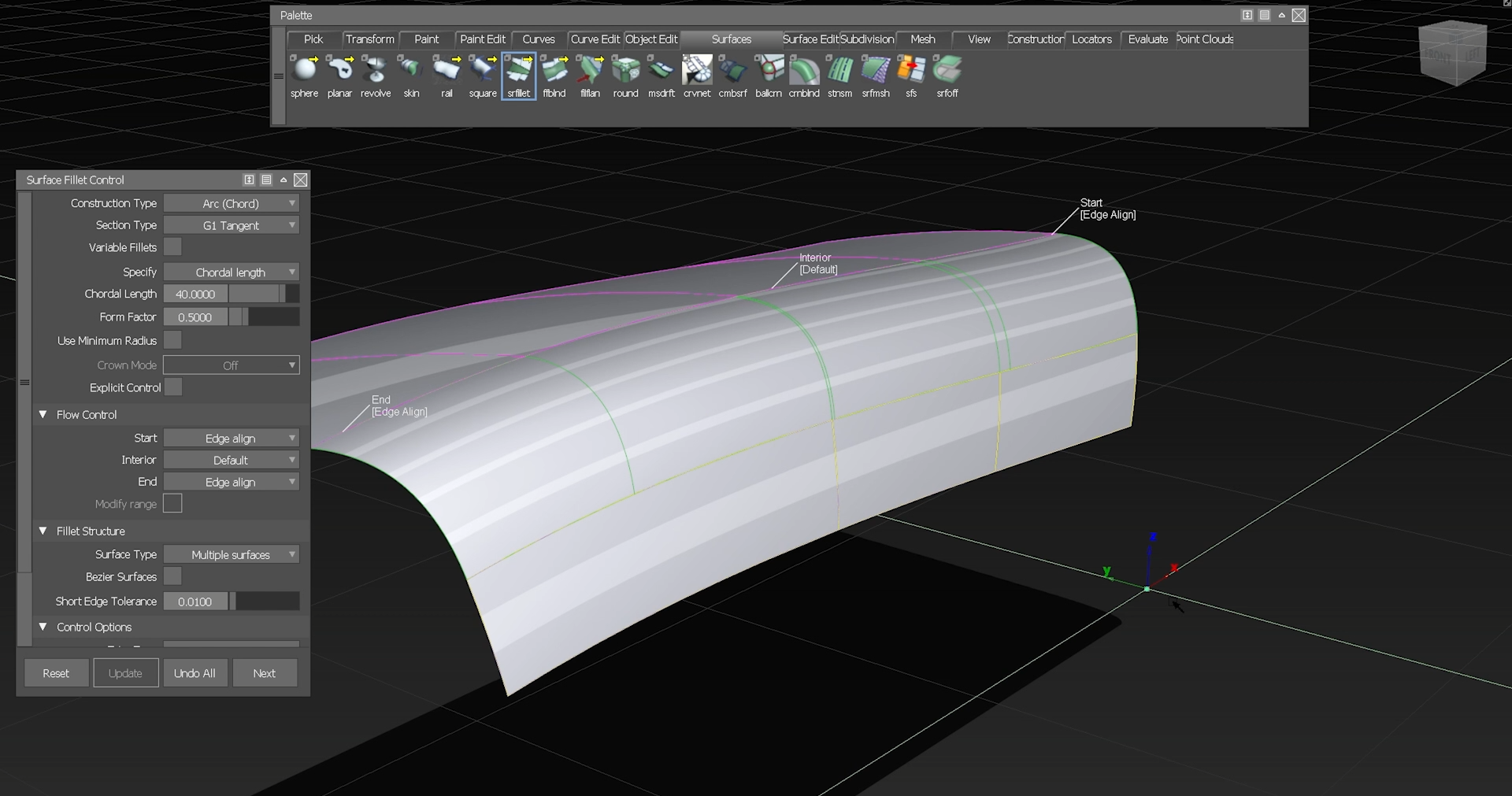

Alias 2023.1 Update의 새로운 기능 개요

이번 릴리즈에서는 Surface Fillet 툴의 몇 가지 부분이 개선되었습니다. 그중에서도 Flow Control의 새로운 Auto 옵션은 고품질 모깎기를 생성하기 위해 추측하는 수고를 덜어줍니다. 새로운 Construction Type을 사용하면 더 견고한 모깎기를 더 성공적으로 작성할 수 있습니다. 이 업데이트에는 Curve & COS Offset 툴 개선 사항, 새로운 Dynamo 및 Dynamo Player 스크립트와 업데이트된 Dynamo 및 Dynamo Player 스크립트, 새롭게 지원되는 여러 버전의 파일 형식도 포함되어 있습니다.

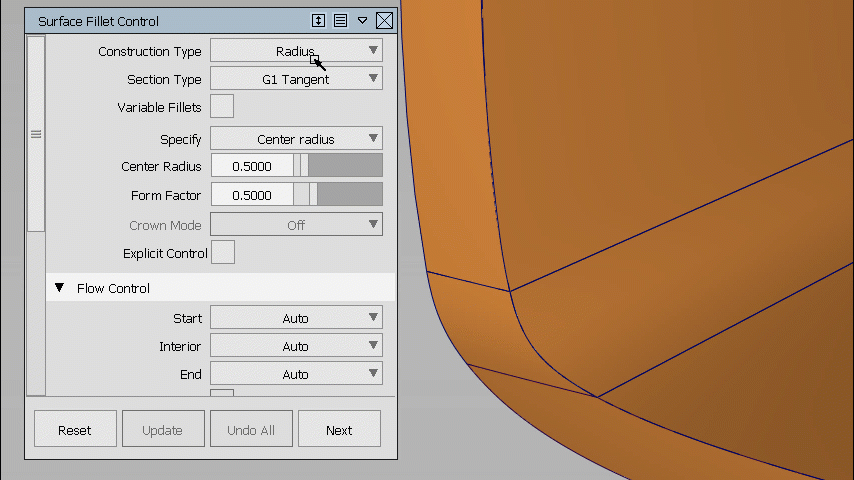

Surface Fillet 개선 사항

Surface Fillet 툴의 몇 가지 부분이 개선되었으며, 여기에는 향상된 Chordal Length 및 Tangent Length 서페이스 모깎기 결과를 제공하는 새로운 Existing Theoretical 및 Build Theoretical Construction Type이 포함됩니다. Start, Interior, End Flow Control에 대한 새로운 Auto 설정을 사용하면 더 짧은 시간에 고품질 모깎기를 생성할 수 있습니다.

Dynamo 및 Dynamo Player 업데이트

몇 가지 새로운 Dynamo 및 Dynamo Player 샘플 스크립트가 제공되었습니다. 타이어 생성 스크립트를 포함하여 널리 사용되는 Dynamo Player 스크립트도 개선되었습니다.

Alias 학습용 버전 소개

Alias 학습 및 기술 향상을 위해 무료로 제공되는 학습용 버전(비상업용)을 확인해 보세요. 스케치부터 프로덕션 서페이스 처리에 이르기까지 설계에 단일 소스를 사용하세요.

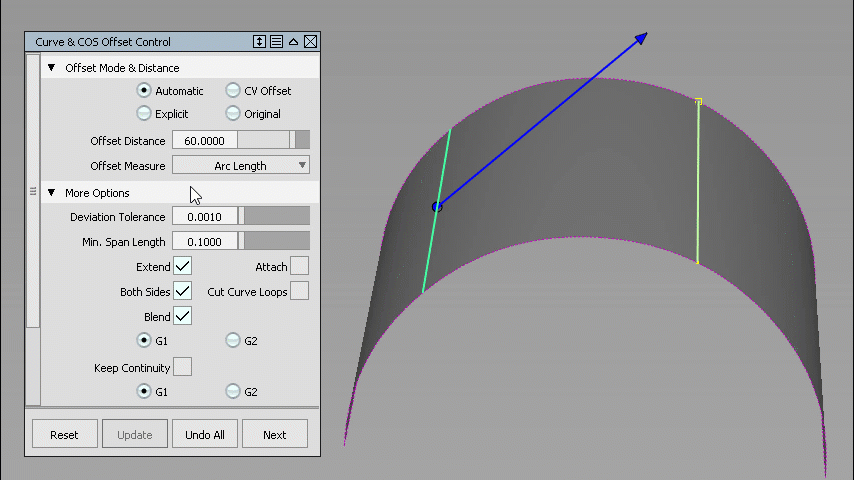

Curve & COS Offset 툴 업데이트

Curve & COS Offset 툴의 새로운 Offset Measure 옵션을 사용하면 Offset Distance로 Chordal Length와 Arc Length를 사용하도록 선택할 수 있습니다.

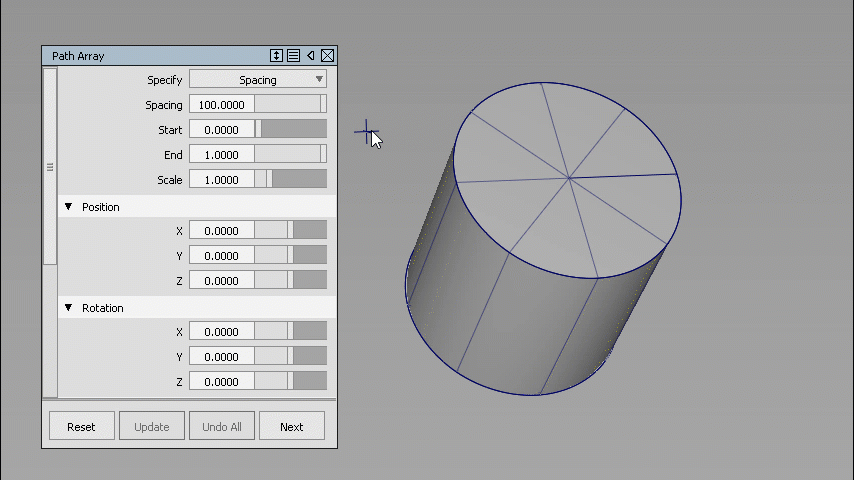

Path Array 툴 업데이트

이제 Path Array 툴이 점, 평면, 벡터를 포함한 구성 객체를 지원합니다. Path Array 툴을 사용하면 이러한 객체를 복제하고 하나 이상의 곡선을 따라 동일한 거리에 사본을 배치할 수 있습니다.

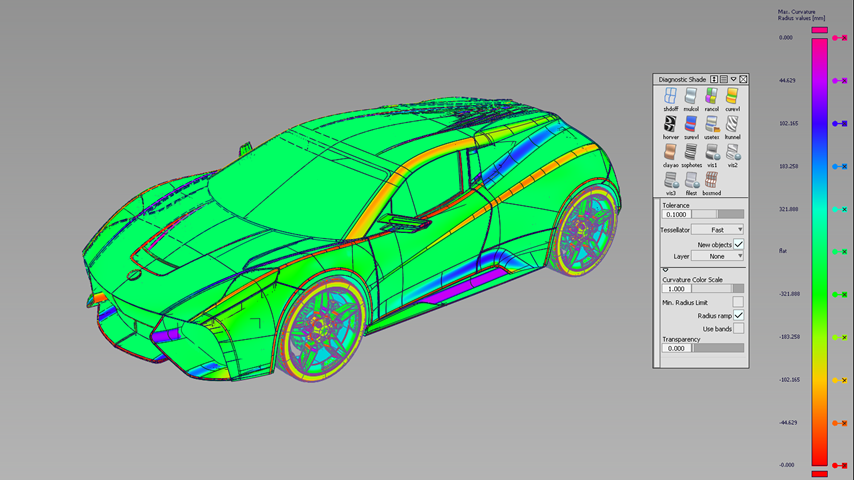

Alias Concept 업데이트

Alias Concept에 Curvature Diagnostic Shader 툴이 추가되었습니다. 모델에 이 쉐이더를 지정하면 서페이스의 곡률 변화 또는 잠재적 결함을 쉽게 식별할 수 있습니다.

2023.1 더 많은 기능 살펴보기

Trim 툴 개선 사항

이제 자르기 영역의 십자선이 더 커지고 더 잘 배치되어 더 쉽게 볼 수 있습니다. 또한 선택한 자르기 영역 옵션을 나타내기 위해 십자선에 색상이 지정됩니다. 예를 들어, 십자선은 Keep의 경우 파란색, Divide의 경우 노란색, Discard의 경우 빨간색으로 표시됩니다. 따라서 Show Last Selector를 켠 상태에서 자르지 않은 서페이스를 다시 자를 때 사용한 마지막 자르기 영역 옵션을 쉽게 식별할 수 있습니다.

Surface Offset 툴 개선 사항

Surface Offset 툴에 새로운 Create Trim 옵션이 추가되어 새 간격띄우기 서페이스에 자르기 정보를 포함할지를 선택할 수 있습니다.

새로운 CATIA V5 가져오기 옵션

새로운 CATIA V5 Materials/Fill Colors 가져오기 옵션을 사용하면 파일이 .wire 파일로 변환될 때 들어오는 CATIA 재질 및 객체 채우기 색상이 처리되는 방식을 지정할 수 있습니다.

새롭게 지원되는 파일 형식

Alias 2023.1 Update는 새롭게 지원되는 가져오기 및 내보내기 파일 형식 버전을 제공합니다.

2023.1 추가 개선 사항

참조로서의 JT 조립품: 이제 Reference Manager는 JT 조립품을 참조 조립품으로 가져오는 기능을 지원합니다.
참조 조립품에 대한 자세한 내용은 참조 조립품 작업을 참조하세요.

Corner Blend 툴: Square 툴과 마찬가지로 Corner Blend 툴은 이제 툴 제어 창에서 슬라이더 컨트롤을 사용하여 값을 변경할 때 대화식으로 업데이트됩니다.

Keep Group Structure: NX 형식으로 내보낼 때 Alias WIRE 파일의 그룹 구조를 유지할 수 있습니다. NX 내보내기 옵션을 참조하세요.

2023 주요 사항

수정된 사항을 비롯한 자세한 기술 정보는 Alias 릴리즈 정보를 참조하세요.

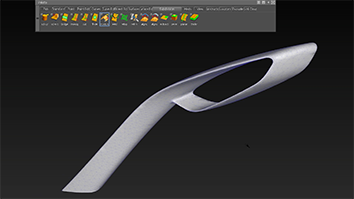

모델링 개선 사항 개요

이번 릴리즈에는 메쉬에서 서브디비전 모델을 자동으로 생성하는 Subdiv Reform 툴과 각진 부분의 선명도를 변경하고 각진 부분 페이드를 부드럽게 만들 수 있는 Modify Subdiv Crease 툴을 포함한 두 가지의 새로운 서브디비전 모델링 툴이 추가되었습니다. 다른 추가 기능으로는 곡률 연속 모깎기 모서리를 생성할 수 있고 입력 모서리를 상자 선택할 수 있는 기능을 제공하는 개선된 Round 툴이 있습니다. 또한, Reference Manager의 Alias 가져오기 옵션에 대한 액세스가 추가되어 Alias 지원 파일 형식으로 작업할 때 참조 워크플로우가 개선되었습니다.

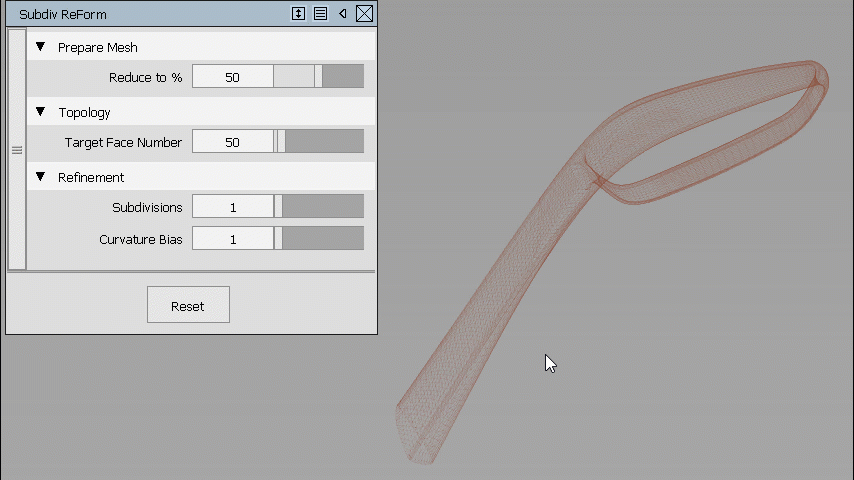

새로운 Subdiv Reform 툴

새로운 Subdiv Reform 툴을 사용하면 메쉬 객체에서 복잡한 서브디비전 모델을 빠르게 생성할 수 있습니다. 이 툴은 스캔된 메쉬 또는 다른 삼각형 메쉬 객체의 쉐이프를 기반으로 서브디비전 객체를 자동으로 생성합니다.

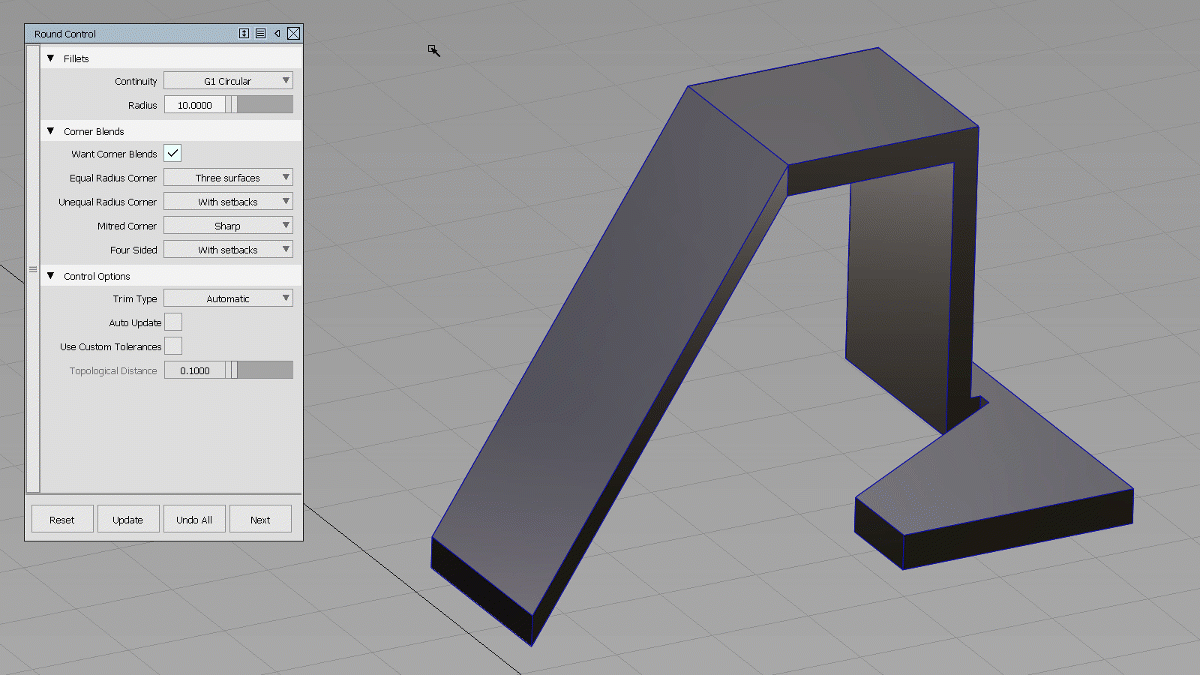

Round 툴 추가 및 개선 사항

곡률 연속 모깎기가 적용된 모서리와 연속적으로 접하는 구석을 생성하는 기능을 포함하여 Round 툴에 몇 가지 개선 사항이 적용되었습니다.

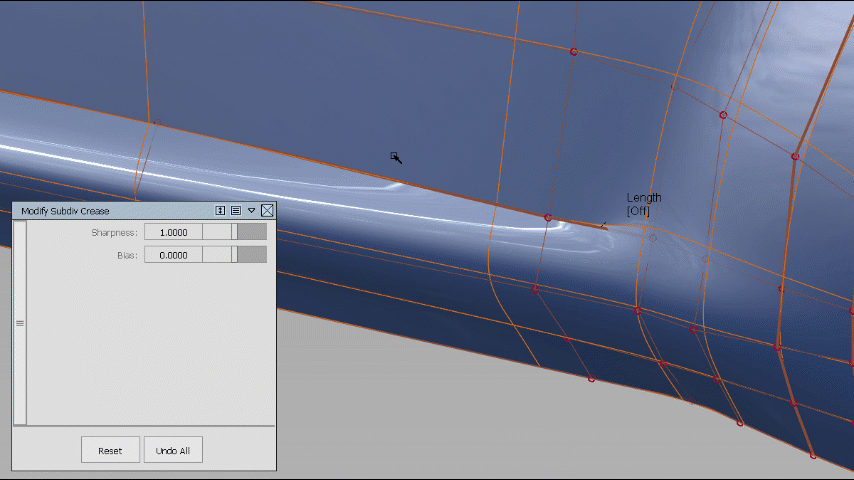

새로운 Modify Subdiv Crease 툴

새로운 Modify Subdiv Crease 툴을 사용하면 Autodesk Maya와 같은 다른 응용프로그램에서 생성된 각진 부분을 포함하여 서브디비전 객체의 각진 부분을 편집할 수 있습니다.

Reference Manager 개선 사항 및 추가 사항

Reference Manager에서 CATIA 및 NX와 같은 Alias 지원 파일 형식에 대한 파일 가져오기 옵션에 액세스할 수 있습니다.

2023 더 많은 기능 살펴보기

Alias-Dynamo 개선 사항 및 추가 사항

새 Alias-Dynamo 노드를 사용하면 사용자 지정 Dynamo Player 스크립트에 더 많은 기능과 유용성을 추가할 수 있습니다. 예를 들어, 이제 드롭다운 목록, 방사형 버튼, 피드백 메시지를 추가할 수 있을 뿐만 아니라 기존 Alias 형상을 수정하는 스크립트를 생성할 수 있습니다. 또한, Dynamo Player 툴박스에 새로운 Dynamo Player 샘플 스크립트가 추가되었습니다. 또한, Alias-Dynamo 사용자 인터페이스가 새로운 디자인과 느낌을 선사하도록 바뀌었습니다.

측정 및 편차 툴의 여러 가지 개선 사항

Alias 2023에서는 측정 및 편차 로케이터 툴을 지속적으로 개선하여 더 대화식으로 만들고 사용하기 쉽게 만들었습니다.

이제 Subdiv 클래스를 Alias API에 제공

Alias API에 두 개의 새로운 Subdiv 클래스인 AlSubdiv 및 AlSubdivNode가 추가되었습니다.

2023 추가 개선 사항

성능 개선 사항: Alias 성능 개선 사항은 큰 파일로 작업할 때 가장 두드러집니다. 예를 들어, 형상을 추가하고 이미 치밀한 형상이 포함된 파일로 작업하는 것이 더 쉽게 느껴질 것입니다. 또한, 이러한 개선 사항으로 인해 더 빠르게 객체를 선택 및 삭제하고 관심 점을 설정할 수 있습니다. 새롭게 지원되는 파일 형식: Alias 2023은 Inventor 2023, JT 10.7, NX 2007 시리즈, SolidWorks 2022에 대한 가져오기 지원을 제공합니다. 자세한 내용은 Alias 지원 파일 형식을 참조하세요.

업데이트된 툴 팔레트 아이콘: Transform 및 Surface Edit 툴 아이콘이 Light 및 Dark UI 색상 테마 모두에서 더 읽기 쉽게 업데이트되었습니다. Trim Surface 툴 업데이트: Trim Surface 툴에서 Mouse Defines Action 옵션이 켜져 있으면 이제 캔버스 내 Keep, Discard, Divide 버튼을 선택하여 자르기 작업을 선택할 수 있습니다. 사용되지 않는 툴 업데이트: 이 릴리즈에서 사용되지 않는 툴 및 기능에 대한 자세한 내용은 사용 중단, 대체 및 제거된 기능 및 구성요소 도움말 항목을 참조하세요.

향상된 셸 선택: 이제 Surface Edit > Shells 툴(Shell Subtract, Shell Intersect, Shell Union)을 사용할 때 셸을 더 쉽게 선택할 수 있습니다. Keep Originals가 켜져 있으면 선택 선택자가 뷰포트에 표시되기에 셸을 선택할 때 도움이 됩니다. 이 개선 사항으로 특히 셸이 겹칠 때 발생하는 셸 선택 문제가 해결되었습니다.
새로운 Display All 토글: 이제 Display All을 켜거나 끄는 핫키를 지정할 수 있습니다. 새 토글에 핫키를 지정하려면 Hotkey/Menu Editor를 연 다음 Special > Display Functions를 확장합니다.
