새로운 Dynamo 스크립트

• Bulk-Graph-Resizer.dyn - Graph Resizer 스크립트를 사용하면 여러 스크립트에서 동시에 Dynamo 노드의 위치를 조정할 수 있습니다. 이 스크립트를 사용하면 복잡한 스크립트에서 겹치는 노드를 줄일 수 있습니다. 특히 이전 버전보다 더 큰 노드를 표시하는 Alias-Dynamo 2023 버전의 경우 더욱 그렇습니다.

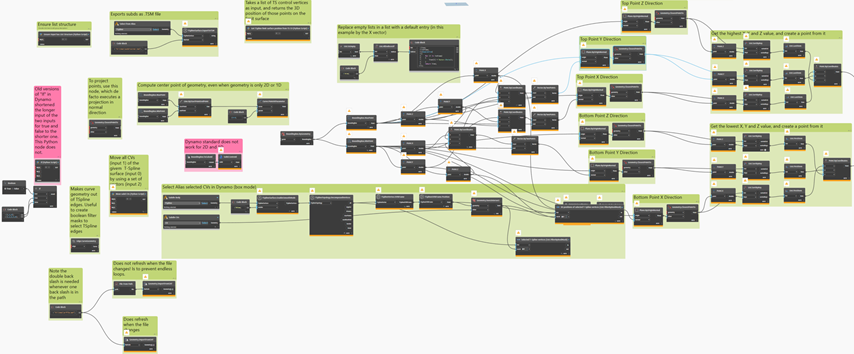

• Useful-Nodes.dyn - 새 스크립트를 작성하거나 기존 스크립트를 업데이트할 때 유용한 것으로 입증된 Dynamo 노드 모음에 액세스하려면 Dynamo에서 이 스크립트를 엽니다.

Alias 설치 디렉토리의 Sample Files 폴더에서 새로운 Dynamo 스크립트에 액세스할 수 있습니다. 예: C:\Program Files\Autodesk\AliasAutoStudio2023.1\Dynamo\Sample Files.

자세한 내용은 Alias Dynamo 스크립트를 참조하세요.

새로운 Dynamo Player 스크립트

Dynamo Player 툴박스에 새로운 Dynamo Player 샘플 스크립트가 추가되었습니다.

새로운 일반 모델링 스크립트

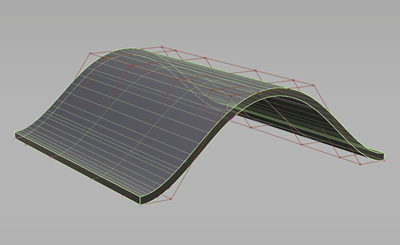

• DP-Thicken - 선택한 NURBS 서페이스에 두께를 추가할 수 있습니다. 스크립트가 제대로 작동하려면 서페이스의 형상 법선을 정렬해야 합니다.

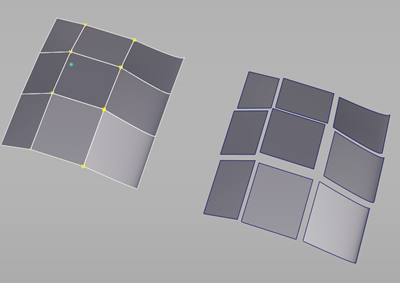

• DP-Explode - 선택한 도면요소의 사본을 생성한 다음 선택한 입력 객체의 계산된 중심에서 멀리 이동합니다. 이동 거리를 설정하려면 Relative Movement 매개변수를 사용합니다.



자세한 내용은 일반 모델링을 위한 스크립트를 참조하세요.

서브디비전 객체를 위한 새로운 스크립트

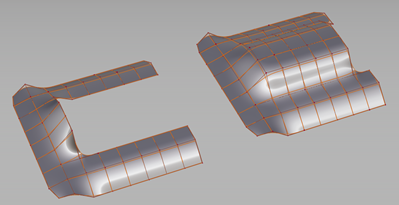

• DP-Subdiv-by-1-Gen-1-Rail 및 DP-Subdiv-by-1-Gen-2-Rails - 이러한 스크립트는 레일로 사용되는 일련의 연결된 직선 모서리 1개 또는 2개와 생성되는 서브디비전 형상의 쉐이프를 가이드하는 세 번째 연결된 모서리 세트를 사용하여 서브디비전 객체를 작성하는 데 사용됩니다.



• DP-Subdiv-from-Planes - 평면형 NURBS 서페이스 모음에서 서브디비전 객체를 생성합니다.

• DP-Subdiv-from-Curves - 연결된 NURBS 곡선에서 서브디비전 객체를 생성합니다.

자세한 내용은 서브디비전 객체를 위한 스크립트를 참조하세요.

Dynamo Player 스크립트 개선 사항

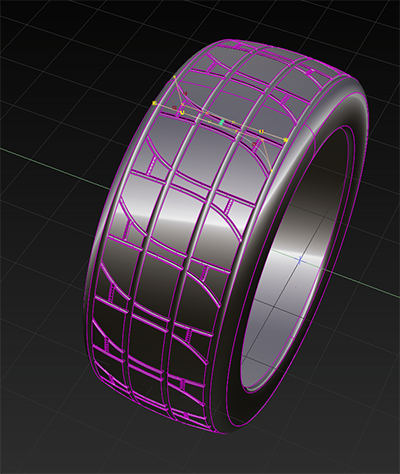

• DP-Nurbs-Tire - 이제 사용자 지정 곡선을 사용하여 타이어의 트레드 패턴을 생성할 수 있습니다. Tread 매개변수에서 Create to Custom을 설정한 다음 Custom Tread 매개변수를 사용하여 조정합니다. 트레드 패턴에 사용할 사용자 지정 곡선이 타이어 형상 가까이에 그리고 그 위에 있는지 확인합니다.



자세한 내용은 타이어 스크립트를 참조하세요.

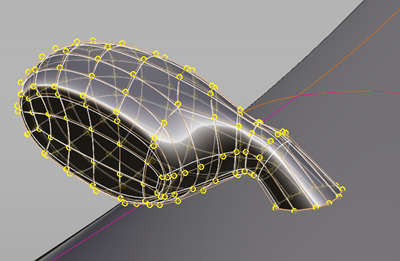

• DP-Subdiv-Align - 이 스크립트는 이전 Alias 버전의 DP-Subdiv-Perpendicular-Align.dyn을 대체합니다. 여기에는 다음과 같은 개선 사항이 포함되어 있습니다.

  • 모든 방향으로 서브디비전 CV를 정렬할 수 있습니다.

  • 새 Mode 매개변수를 사용하여 G0 정렬(CV의 첫 번째 행) 및/또는 G1 정렬(CV의 두 번째 행)을 지정할 수 있습니다. 기본적으로 스크립트는 G1의 CV를 서페이스에 정렬합니다.

  • G1 정렬을 사용하는 경우, CV의 두 번째 행에 적용되는 정렬 각도를 지정할 수 있습니다. G1 Angle 매개변수를 사용하면 -180도에서 180도 사이의 정렬 각도를 설정할 수 있습니다.

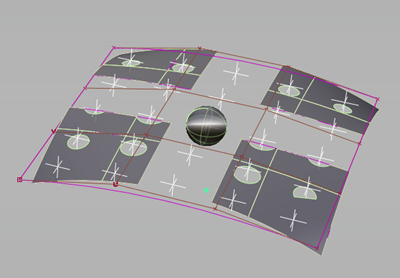

• DP-Pattern-Toolkit - 이제 이 스크립트를 사용하여 솔리드 객체를 대상 서페이스의 점 위치에 배치할 수 있습니다. 그런 다음 이러한 객체를 사용하여 다른 입력 서페이스에서 자르기 영역을 정의할 수 있습니다.



• DP-Multi-Surface-Patterning-One-Guide-Curve - 다음을 포함하여 이 스크립트의 몇 가지 부분이 업데이트되었습니다.

  • 여러 서페이스에 걸쳐 객체를 배치할 수 있습니다.
  • NURBS 및 서브디비전 객체를 포함하여 열리거나 닫힌 형상을 사용할 수 있습니다.
  • 대상 서페이스의 축을 가로질러 패턴 형상을 반전시키는 Flip Result 매개변수가 추가되었습니다.
  • 스크립트에 몇 가지 수정 사항을 적용하여 안정성을 높였습니다.

자세한 내용은 패턴 생성을 위한 스크립트를 참조하세요.
