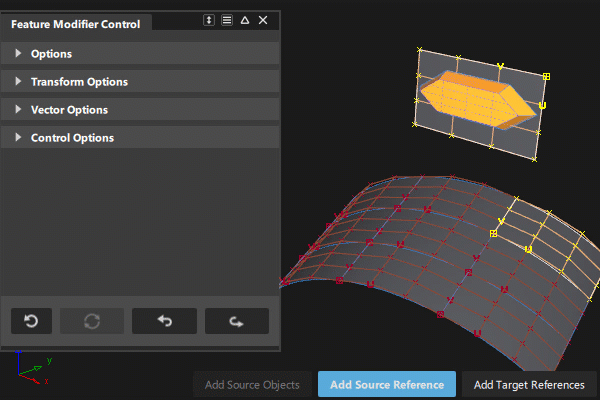

다중 입력 참조

이제 연속적으로 접하는 여러 개의 곡선 또는 서페이스를 소스 참조로 선택할 수 있습니다. 이러한 곡선 또는 서페이스는 소스 객체의 배치를 위한 단일 곡선 체인 또는 서페이스 퀼트로 사용됩니다.

다중 출력 참조

이전에는 여러 개의 곡선 또는 서페이스를 대상 참조로 선택하면 소스 객체가 개별 곡선 또는 서페이스에 복제되었습니다.

이제 여러 대상이 연속적으로 접하고 매개변수화가 일치하는 경우 여러 배치를 위한 별도의 서페이스 또는 단일 배치를 위한 결합된 대상으로 사용할 수 있습니다.

• Multiple Outputs - 켜짐: 소스 객체가 Target Reference로 선택된 각 개별 서페이스나 곡선에 적용됩니다. 이것이 기본 설정입니다.
• Multiple Outputs - 꺼짐: Target Reference가 단일 곡선 체인 또는 서페이스 퀼트로 처리됩니다.
  • 서페이스의 경우, 각 서페이스의 U 방향과 V 방향을 조정하고 인접한 모서리에서 차수와 헐의 위치를 일치시켜야 적절하게 정렬된 일련의 CV와 정렬된 경계를 생성할 수 있습니다.
  • 곡선의 경우 곡선의 U 방향을 통합해야 합니다.

Rotation 및 Flip Side

이제 소스 또는 대상 서페이스의 U 및 V 방향을 변경하지 않고도 형상의 방향을 조정할 수 있습니다.

• Transform Options 섹션에 배치된 형상을 +90 또는 -90도 단위로 회전시킬 수 있는 두 개의 버튼이 추가되었습니다.

• 새로운 Flip Side 옵션은 배치된 형상을 대상 서페이스의 반대 법선 방향으로 전환시킵니다.

Transform 옵션

이제 곡선 참조뿐 아니라 서페이스 참조에서도 Slide U와 Scale U를 사용할 수 있습니다.

자세한 내용은 Feature Modifier를 참조하세요.
