다음 절차에 따라 지정한 특성 설정을 가지는 새로운 독립 기둥을 작성하십시오. 도구에 지정된 스타일은 기둥의 쉐이프를 제공합니다. 기둥에 삽입점을 지정할 때 쉐이프는 현재 UCS Z 축을 따라 양의 방향으로 지정한 시작 간격띄우기, 끝 간격띄우기 및 논리 길이 특성에 의해 결정된 높이까지 돌출됩니다.

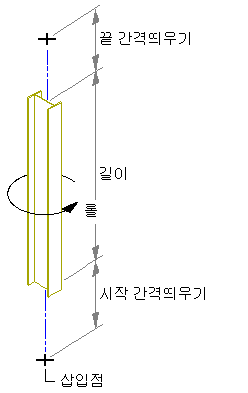

독립 기둥 작성
필요할 경우 기둥의 시작점 또는 끝점에서 기둥의 간격을 띄웁니다.
기둥 간격띄우기
- 사용할 구조 기둥 도구가 들어 있는 도구 팔레트를 열고 해당 도구를 선택합니다.
(원하는 도구를 표시하기 위해 스크롤 막대로 이동해야 할 수도 있습니다).
주: 또는
을 클릭합니다.
- 특성 팔레트의 일반에서 스타일을 클릭하고 구조 기둥 스타일을 선택합니다.
- 결합된 공간에 값을 지정합니다.
원하는 작업... 할 일... 기둥을 연관 공간의 경계 객체로 사용할 수 있도록 허용 예를 선택합니다. 기둥을 연관 공간의 경계 객체로 사용할 수 없도록 차단 아니오를 선택합니다. 기둥 스타일의 경계 설정 사용 스타일별을 선택합니다. - 자동 자르기에 값을 지정합니다.
원하는 작업... 할 일... 논리적으로 연결된 모든 기타 주요 구조 부재, 기타 건축 객체 또는 라인워크로 자동으로 잘린 열의 형상 예를 선택합니다. 기둥의 형상이 자동으로 잘리지 않도록 방지 아니오를 선택합니다. 기둥 스타일의 자르기 설정 사용 스타일별을 선택합니다. 주: 이 설정은 추가된 주요 구조 부재에만 영향을 줍니다. 새 주요 구조 부재를 추가하면 자동 자르기 설정과 상관없이 기존 주요 구조 부재의 형상이 변경되지 않습니다. - 치수를 확장합니다.
- 간격띄우기를 지정합니다.
원하는 작업... 할 일... 기둥 시작점의 돌출된 축에서 기둥 간격띄우기 시작 간격띄우기에 값을 입력합니다. 양수 값은 축에서 기둥을 줄이고, 음수 값은 축에서 기둥을 늘입니다. 기둥 끝점의 돌출된 축에서 기둥 간격띄우기 끝 간격띄우기에 값을 입력합니다. 음수 값은 축에서 기둥을 늘이고, 양수 값은 축에서 기둥을 줄입니다. - 논리적 길이에 값을 입력합니다.
기둥의 논리적 길이(높이)는 간격띄우기가 적용되기 전의 기둥 길이입니다.
- 화면 상에서 롤 지정에서 예 또는 아니오를 선택합니다.
원하는 작업... 할 일... 삽입하기 전에 기둥의 롤 지정 화면상에 롤 지정에서 아니오를 선택한 후 롤에 값을 입력합니다. 삽입할 때 기둥의 롤 지정 화면 상에서 롤 지정에 대해 예를 선택하고 단계 10에서 설명한 대로 롤을 지정합니다. 끝(상단)에서 처음(하단)까지 볼 때 양수 값은 돌출된 축 주위로 반시계 방향으로 기둥을 롤합니다.
- 기둥 자리맞추기를 지정합니다. 이것은 기둥을 그릴 때 돌출된 축과 관련된 기둥 쉐이프를 배치합니다.
원하는 작업... 할 일... 기둥 쉐이프의 중심을 따라 기둥의 돌출된 축 배치 자리맞추기에서 기준선을 선택합니다. 주: 이것은 주요 구조 부재 카탈로그의 스타일만으로 작성된 부재에만 적용됩니다.기둥 쉐이프의 9개 위치 중 하나를 따라 기둥의 돌출된 축 배치 자리맞추기에 대해 9개 위치 중 하나를 선택합니다. 주: 이러한 위치는 끝에서 시작까지 기둥을 보여주면서 0의 롤에서 정의됩니다.팁: 원하는 설정을 지정하고 나면 특성 팔레트를 이동하거나 숨겨 도면 영역의 더 많은 부분을 노출시킬 수 있습니다. - 도면 영역에서 기둥에 대한 삽입점을 지정합니다.
- 화면 상에서 롤 지정에 예를 선택한 경우 원하는 대로 커서를 움직여 돌출된 축 주위로 기둥을 롤하고 클릭하거나 롤 각도에 대한 값을 입력하고 Enter 키를 누릅니다.
- 다른 기둥에 대한 삽입점을 지정하거나 Enter 키를 눌러 명령을 종료합니다.
