주요 구조 부재 카탈로그는 표준 구조 쉐이프의 다른 유형 및 크기에 대한 지정사항을 포함합니다. 카탈로그를 검색하고 쉐이프를 선택한 후 선택한 쉐이프를 포함하는 주요 구조 부재 스타일을 작성할 수 있습니다. 그 스타일으로 주요 구조 부재를 작성할 때 스타일은 부재의 쉐이프를 제공합니다.
주요 구조 부재 카탈로그의 구성
주요 구조 부재 카탈로그의 왼쪽 창은 Windows
탐색기 모양의 트리 뷰로 구성된 표준 구조 쉐이프를 포함합니다. 여러 가지 업계 표준 지정사항이 트리로 구성되어 있으며, 먼저 영국식 또는 미터법 단위별로 구성된 다음 재료별로 구성되어 있습니다.
주요 구조 부재 카탈로그
카탈로그 찾아보기
단위 및 재료 아래 트리 창의 모든 레벨을 열어 카탈로그에서 사용 가능한 여러 구조 쉐이프 유형을 볼 수 있습니다. 트리 뷰에서 쉐이프 유형을 선택할 때 해당 치수가 있는 쉐이프의 미리보기 이미지가 오른쪽 위 창에 표시됩니다. 쉐이프 유형의 사용 가능한 모든 크기는 오른쪽 하단 창에 표시됩니다.
카탈로그에서 작성된 쉐이프의 주요 구조 부재가 도면에 있는 경우 부재에서 해당 스타일에 포함된 카탈로그 쉐이프를 찾을 수 있습니다.
카탈로그 쉐이프에서 주요 구조 부재 스타일 작성
카탈로그에서 주요 구조 부재 스타일을 작성할 때 선택한 카탈로그 쉐이프의 치수는 쉐이프를 정의하고 스타일에 저장합니다.
예를 들어, 이전 그림에서 선택한 강재 빔의 치수에는 깊이(d), 플랜지 폭(bf), 플랜지 두께(tf) 및 웹 두께(tw)가 있습니다. 스타일을 작성할 때 이러한 치수는 스타일에 저장되는 다음 쉐이프를 작성합니다.

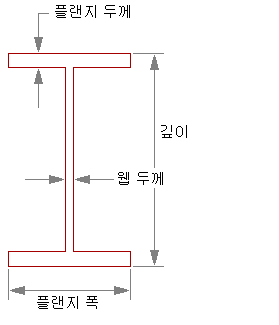

넓은 플랜지 구조 쉐이프 단면 교차 매개 변수
이 스타일으로 도면에 빔을 작성할 때 스타일은 빔의 쉐이프를 제공합니다. 빔을 작성할 때 빔의 길이, 시작 및 끝 간격띄우기, 자리맞추기 및 롤을 결정합니다.
주요 구조 부재 카탈로그의 컨텐츠
주요 구조 부재 카탈로그를 표시할 때 기본 카탈로그 파일 -AecStructural.apc는 카탈로그 컨텐츠를 제공합니다. 이 파일은 C:₩Program Files₩AutoCAD Architecture <버전>₩Catalogs₩Structural에 있습니다.
이후 카탈로그에서 열 수 있는 추가 카탈로그 파일이 Autodesk 웹 사이트에서 사용할 수 있게 되거나, 사용자 자신의 카탈로그 파일을 작성할 수 있습니다.
