주요 구조 부재는 도면에서 빔, 버팀기둥 또는 기둥을 표현할 수 있는 객체입니다. 작성하는 모든 빔, 버팀기둥 및 기둥은 단일 주요 구조 부재 객체의 하위 유형입니다.
주요 구조 부재 작성
경로를 따라 구조 쉐이프를 돌출시켜 AutoCAD Architecture 2026 toolset에 주요 구조 부재를 작성합니다. 주요 구조 부재를 작성하는 데 사용하는 스타일이 구조 쉐이프를 제공합니다. 프로파일과 유사한 쉐이프는 주요 구조 부재의 2D 교차 단면입니다. 부재의 시작점과 끝점을 지정할 때 또는 라인워크를 부재로 변환할 때 부재의 돌출 경로(축)를 정의합니다.

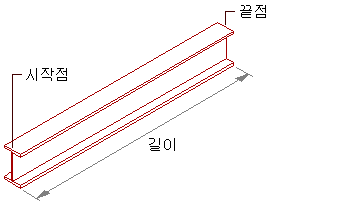

주요 구조 부재 작성
주요 구조 부재 연결
구조 부재 간 연결이 지원됩니다. 주요 구조 부재는 한 부재의 끝점이 다른 부재 축의 끝점 또는 나란히 놓일 때 연결된 것으로 간주됩니다. 약간의 예외가 발생하면 위치 그립을 사용하여 부재를 이동할 때 이 연결을 유지하거나 끊는 옵션이 있습니다. 주요 구조 부재 간의 연결은 또한 외부 참조(xref) 도면을 통해 인식될 수 있으며, 외부 참조의 객체를 사용하여 추가 중인 부재에 대해 자르기 평면의 위치를 지정하고 구축할 수 있습니다. 예를 들어, 한 도면에서 작업 중일 때 기둥 그리드를 포함하고 있는 외부 참조를 열어 빔 또는 열을 배치하는 데 사용할 수 있습니다. 외부 참조 내부를 편집하는 경우 주요 구조 부재 간의 연결은 호스트 도면에 있는 것처럼 유지됩니다.
주요 구조 부재 카탈로그 및 주요 구조 부재 스타일 마법사로 스타일 작성
대부분의 표준 빔, 버팀기둥 및 기둥에 대한 스타일을 작성하려면 AutoCAD Architecture 2026 toolset에 포함된 주요 구조 부재 카탈로그를 사용할 수 있습니다. 카탈로그에는 파일 탐색기 모양의 트리 뷰로 구성된 업계 표준의 콘크리트, 강재 및 목재 구조 쉐이프에 대한 지정사항이 포함되어 있습니다. 카탈로그를 찾아보고 쉐이프를 선택한 후 스타일을 작성할 수 있습니다.

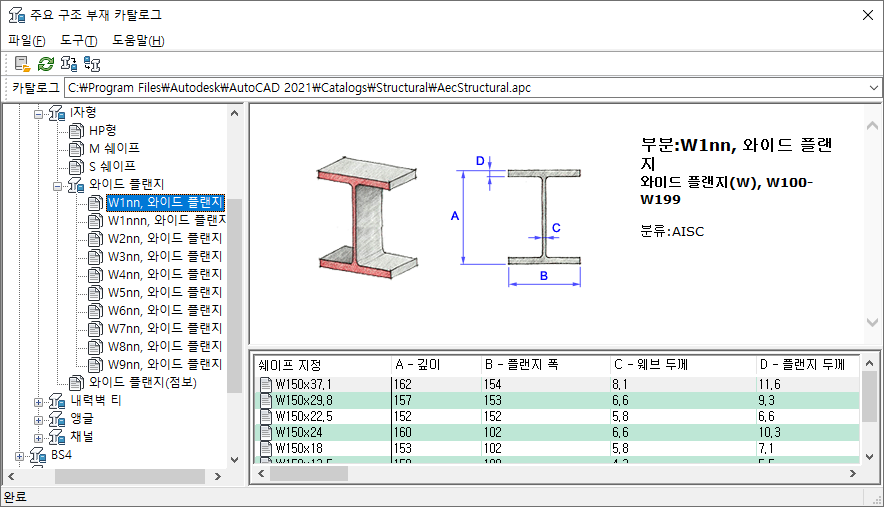

주요 구조 부재 카탈로그
작성하려는 부재의 유형, 쉐이프 및 쉐이프 치수를 알고 있으면 주요 구조 부재 스타일 마법사에서 정보를 입력하여 빨리 스타일을 작성할 수 있습니다. 카탈로그에 있는 부재 쉐이프 중 임의 쉐이프에 기반한 스타일 내에 주요 구조 부재 쉐이프를 작성할 수 있습니다.

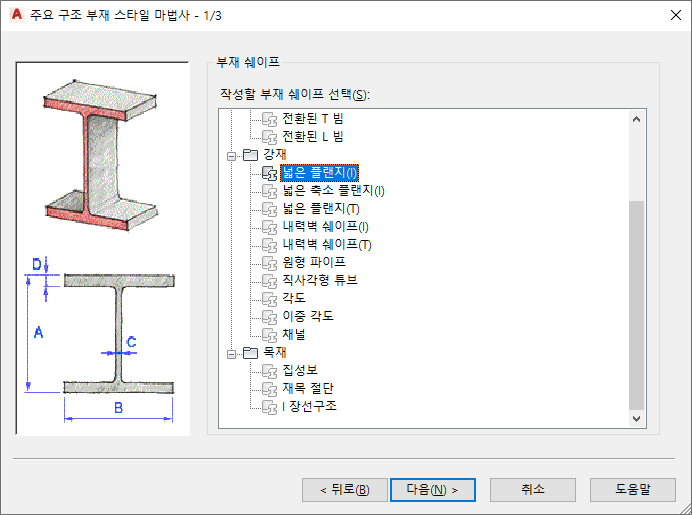

주요 구조 부재 스타일 마법사
주요 구조 부재 스타일을 작성한 후 스타일 관리자에서 도구 팔레트로 그 스타일을 끌어 주요 구조 부재 도구를 작성할 수 있습니다.
주요 구조 부재에 그래픽 추가
화면표시 표현의 구성요소로 주요 구조 부재의 화면표시에 블록을 추가할 수 있습니다. 예를 들어, 보강재 플레이트를 나타내는 블록을 작성하여 빔에 추가하거나 클립 각도를 작성하여 부재에 추가할 수 있습니다.
보강재 플레이트가 추가된 빔
주요 구조 부재 자르기
주요 구조 부재는 자르기 평면이라고 하는 객체를 사용하여 자릅니다. 이 객체를 사용하면 여러 주요 구조 부재 간 또는 주요 구조 부재와 기타 객체 간의 접합부를 마무리할 수 있습니다. 주요 구조 부재 도구의 특성 팔레트를 사용하면 해당 도구로 새 부재를 추가할 때 적용되는 특정 자르기 평면을 작성할 수 있습니다. 또는 새 부재를 도면의 기존 주요 구조 부재에 연결할 때 자르기 평면이 자동으로 작성되도록 지정할 수 있습니다. 일단 도면에 부재가 추가되면 자르기 평면을 편집하거나 새 자르기 평면을 추가할 수 있습니다. 추가 자르기 평면은 부재 자체에 정의하거나 다른 객체의 모서리에 관련하여 정의할 수 있습니다.
평면 자르기로 주요 구조 부재 자르기
기둥 그리드 작성
기둥을 작성할 때 기둥을 그리드에 부착할 수 있습니다. 또한 AutoCAD Architecture 2026 toolset에 포함된 구조 기둥 그리드 도구로 기둥 그리드를 작성할 수도 있습니다. 도구는 그리드의 노드에 미리 부착된 기둥이 있는 그리드를 작성합니다.
주요 구조 부재의 재료
AutoCAD Architecture 2026 toolset에서 재료를 주요 구조 부재에 지정할 수 있습니다. 해당 재료는 와이어프레임 및 작업 음영 뷰에 표시되거나 렌더되는 경우 표시됩니다. 재료는 주요 구조 부재의 물리적 구성요소에 대한 특정 설정을 가지고 있습니다.
AutoCAD Architecture 2026 toolset은 모든 일반적인 설계 목적을 위해 주요 구조 부재에 대한 설정을 포함하는 미리 정의된 여러 재료를 제공합니다. 미리 정의된 재료를 사용하거나 특수 설계로 수정할 수 있습니다. 전체적으로 처음부터 자체 재료를 작성할 수도 있습니다.

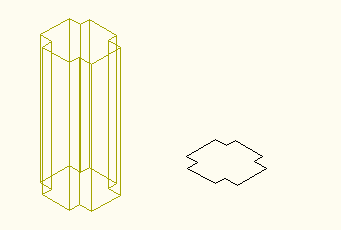

사용자 정의 프로파일로 기둥 작성
응용프로그램의 주요 구조 부재 카탈로그나 도구 팔레트에 없는 기둥에 대해 사용자 쉐이프가 필요한 경우 사용자 정의 라인워크 프로파일을 사용하여 기둥을 작성할 수 있습니다.
사용자 주요 구조 부재 작성
주요 구조 부재 카탈로그 및 주요 구조 부재 스타일 마법사에서 스타일을 사용하여 대부분의 설계 요구에 맞는 주요 구조 부재를 작성할 수 있습니다. 그러나, 프로젝트 요구사항에 따라 카탈로그의 쉐이프에서 작성될 수 없거나 마법사로 작성될 수 없는 주요 구조 부재를 작성해야 할 수 있습니다. 예를 들어, 다음 항목을 작성할 수 있습니다.
- 시작부터 끝까지 테이퍼하는 쉐이프를 가진 기둥
- 콘크리트 쉐이프에 담은 강재 쉐이프에서 작성된 복합 기둥
- 프레임의 경로를 따라 돌출된 다중 테이퍼링 쉐이프에서 작성된 고정 프레임
- 카탈로그 또는 마법사로 작성할 수 없는 사용자 쉐이프가 있는 주요 구조 부재
사용자 주요 구조 부재를 작성하려면 주요 구조 부재 스타일 내 설계 규칙을 사용하여 부재의 경로를 따라 하나 이상의 쉐이프를 돌출합니다. 카탈로그에서 또는 마법사로 작성된 쉐이프를 사용하거나 사용자 자신의 사용자 쉐이프를 작성할 수 있습니다.
미리 정의된 사용자 주요 구조 부재 스타일
C:₩ProgramData₩Autodesk₩ACA <버전>₩kor₩Styles₩<Imperial 또는 Metric 또는 Global>에 있는 부재 스타일 및 막대 장선구조 스타일 도면에서 사용자 주요 구조 부재에 대해 미리정의된 스타일에 액세스할 수 있습니다.
