다음 절차에 따라 프로젝트에 있는 특정 레벨의 절단 평면을 표시하십시오.
일반적으로 현재 레벨의 절단 평면을 표시하고자 하지만, 다른 레벨을 표시하기를 원할 수도 있습니다. 예를 들어 프로젝트에서 여러 레벨로 확장되는 커튼월이 각 레벨에서 표시되는 방법을 볼 수 있습니다.

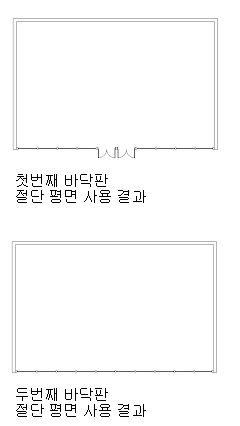

다른 절단 평면 결과 지정
- 프로젝트 네비게이터에서 커튼월이 있는 구성을 엽니다.
- 필요한 경우 평면도로 전환합니다.
- 다음 방법 중 하나를 사용하여 절단 평면 컨트롤에 액세스합니다.
원하는 작업... 할 일... 현재 화면표시 구성의 절단 평면 높이 정의 상태막대에서 절단 평면 값을 클릭합니다. 화면표시 구성의 절단 평면 높이 정의
를 클릭합니다.
그런 다음 왼쪽 창에서 화면표시 구성을 선택하고 절단 평면 탭을 클릭합니다.
- 계산을 클릭합니다.
이 버튼은 도면이 프로젝트의 일부일 경우에만 사용 가능합니다. 레벨을 작성할 때 입력한 레벨 정보가 사용됩니다.
- 절단 평면 워크시트에서 현재 도면에 표시할 평면도에 대한 레벨을 선택합니다.
예를 들어 1층 뷰를 작성했지만 2층 평면도를 표시하려면 2를 선택합니다.
- 선택한 레벨의 절단 평면 높이를 선택합니다.
예를 들어, 두 번째 레벨을 1.4미터의 절단 높이에서 표시하려면 여기에 1.4를 입력합니다.
- 확인을 클릭합니다.
화면표시 범위는 선택한 레벨의 높이를 표시하기 위해 채택됩니다.
예를 들어 각각의 층 높이가 2.75미터인 3층 건물이 있습니다. 1층 뷰를 작성했지만 2층을 1.4미터의 절단 높이에서 뷰에 표시하려고 합니다. 절단 평면 대화상자에서 레벨에 2를 입력하고 레벨 위 절단 평면 높이에 1.4를 입력합니다. 확인을 클릭하면, 뷰의 화면표시 범위가 두 번째 레벨로 확장됩니다. 다음 값이 화면표시 구성의 절단 평면 탭에 입력됩니다.
필드 이름 값 설명 아래 화면표시 범위 2.75미터 두 번째 레벨이 시작되는 곳입니다. 절단 높이 4.15미터(2.75미터 + 1.4미터) 1.4미터의 절단 높이를 표시하려면 2.75미터 위치에 있는 두 번째 레벨의 시작 높이에 1.4미터를 추가합니다. 위 화면표시 범위 5.5미터 두 번째 레벨은 2.75미터에서 시작하고 기준 높이는 2.75미터입니다. 결과는 총 5.5미터의 높이입니다. - 확인을 클릭합니다.
