주요 구조 부재에 자르기 평면을 추가하려면

여러 자르기 평면을 주요 구조 부재에 추가할 수 있습니다. 하나 이상의 주요 구조 부재에 자르기 평면을 추가할 때, 자르고 있는 주요 구조 부재와 관련하여 자르기 평면의 위치를 정의합니다.

자르기 평면을 정의할 때 다음 작업을 수행할 수 있습니다.

• 부재 경로의 돌출된 축에 대한 시작 또는 끝에 상대적인 자르기 평면의 위치를 정의합니다.
• 자르기 평면을 X 방향으로 간격띄우기하여 원래 자르기 평면을 부재의 돌출된 축을 따라 이동합니다.

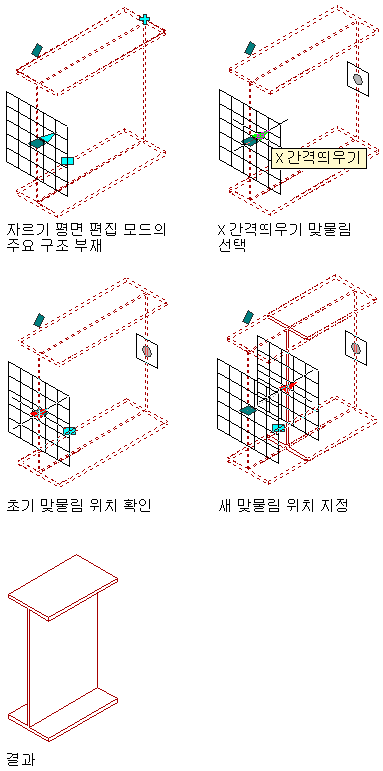

X 방향으로 자르기 평면 간격띄우기

• 자르기 평면을 Y 및 Z 방향으로 간격을 띄워 부재의 돌출된 축과 직각이 되도록 자르기 평면의 원점을 Y 및 Z 방향으로 이동합니다.
• Y 축 주위로 자르기 평면을 회전하여 절단 평면의 각도를 지정합니다.


  Y 축에 대해 자르기 평면 회전

• Z 축 주위로 자르기 평면을 회전하여 절단 평면의 각도를 지정합니다.

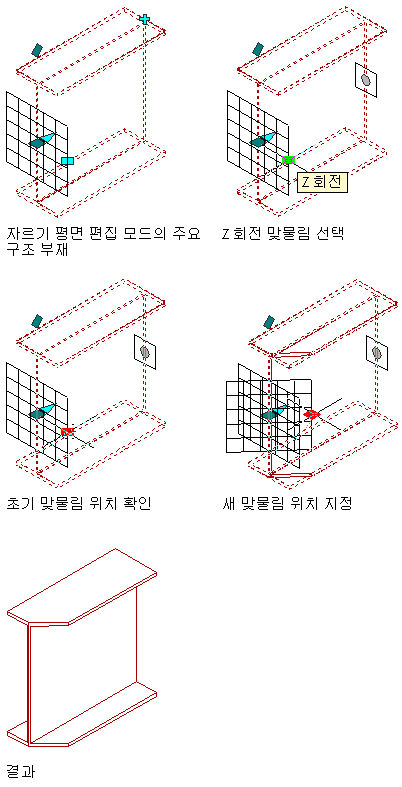

  Z 축에 대해 자르기 평면 회전

1. 변경할 주요 구조 부재를 선택합니다.
2. 주요 구조 부재 탭수정 패널자르기 평면을 클릭합니다.
3. 추가 를 클릭합니다.
4. 자르기 평면을 배치하는 설정을 지정합니다.

   원하는 작업...	할 일...
   부재의 시작점 또는 끝점에서 자르기 평면 간격띄우기	간격띄우기에서 시작 또는 끝을 선택합니다.
   부재의 돌출된 축을 따라 X 방향으로 자르기 평면 간격띄우기	간격띄우기에 대해 X 값을 입력합니다.
   Y 및 Z 방향으로 자르기 평면을 간격띄우기하여 부재의 돌출된 축에 직각이 되도록 자르기 평면 배치	간격띄우기에 대해 Y 및 Z 값을 입력합니다.
   Y 또는 Z 축으로 자르기 평면 회전	회전에 대해 Y 및 Z 값을 입력합니다.

5. 자르기 평면을 복사하려면 자르기 평면을 선택한 후 복사를 클릭합니다.
6. 자르기 평면을 계속해서 추가하고 확인을 클릭합니다.
