자르기 평면이라는 2D 객체를 사용하여 주요 구조 부재를 자를 수 있습니다. 부재 자체와 관련된 자르기 평면의 위치를 정의하거나(특성 팔레트에서 사용 가능한 자르기 평면 워크시트 사용) 다른 주요 구조 부재, 다른 유형의 건축 객체 또는 라인워크로 정의(또는 암시)된 평면을 선택하여 주요 구조 부재에 사용할 자르기 평면을 수동으로 추가할 수 있습니다. 또한 새 주요 구조 부재의 끝점이 기존 주요 구조 부재 또는 다른 객체에 논리적으로 연결된 경우 자르기 평면이 자동으로 작성되도록 주요 구조 부재 스타일 및 삽입 도구를 구성할 수 있습니다.
개별 주요 구조 부재에 여러 자르기 평면을 추가할 수 있습니다. 따라서 여러 주요 구조 부재 간의 접합부를 마무리할 수 있습니다. 예를 들어, 여러 자르기 평면을 사용하여 대각선 버팀기둥 프레임에 사용된 버팀기둥의 양 끝 각도를 조정할 수 있습니다.

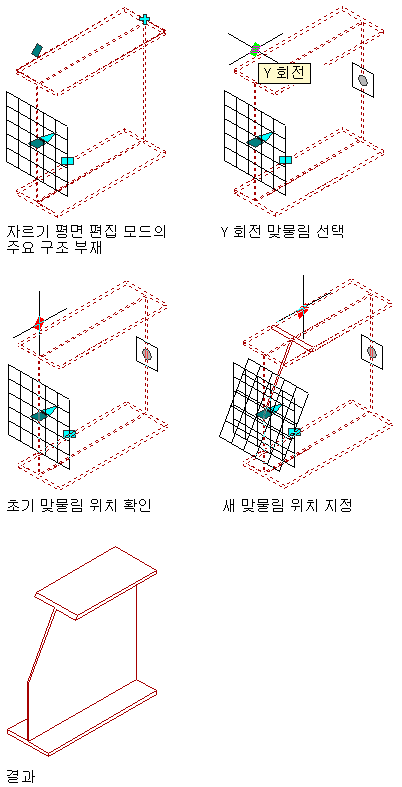

자르기 평면 워크시트 또는 그립으로 편집 기능을 사용하여 자르기 평면을 편집할 수 있습니다. 주요 구조 부재에서 자르기 평면을 제거하여 원래 치수로 복원할 수 있습니다.
주: 편집하려고 선택한 경우 자르기 평면이 사각형 그리드로 표시되더라도 실제로 자르기 평면은 무한 평면이므로 주요 구조 부재의 구멍을 노치, 코프 또는 절단하는 데 사용할 수 없습니다.
평면 자르기로 주요 구조 부재 자르기
