다음 절차에 따라 화면표시 주제 범례를 삽입하여 도면에 화면표시 주제를 추가하십시오.
화면표시 주제 범례는 뷰포트에 있는 화면표시 주제를 활성화하며 주제에 사용된 여러 색상, 채우기 또는 해치의 의미를 식별합니다. 화면표시 주제 범례의 데이터는 화면표시 주제 스타일의 지정에 따라 객체 또는 객체 스타일에 부착된 특성 세트 데이터에서 수집됩니다. 도면에 새 객체를 추가할 때, 데이터는 화면표시 주제 스타일에서 지정한 기준과 일치하는 경우 범례에 추가됩니다.
도면 공간에서 작업하는 동안 화면표시 주제 범례를 삽입하면 범례가 뷰포트에 부착됩니다. 모형 공간에서 작업하는 동안 화면표시 주제 범례를 삽입할 경우 모든 모형 공간 뷰포트가 영향을 받게 됩니다.

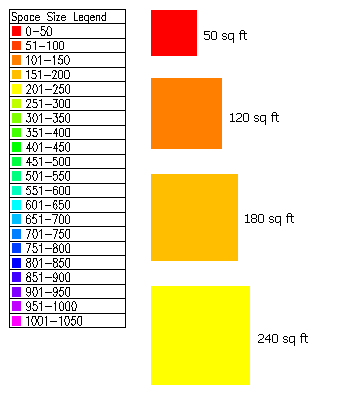

공간 크기 특성을 기준으로 한 화면표시 주제 범례
화면표시 주제를 제대로 구현하려면 다음 사항을 확인합니다.
- 화면표시 설정을 지정하며 다르게 표시할 객체의 조건(주제 규칙)을 설정하는 화면표시 주제 스타일이 도면에 포함되어 있어야 합니다.
- 특성 세트 데이터가 화면표시 주제 스타일을 적용할 객체의 객체 또는 객체 스타일에 부착되어 있어야 합니다.
- 사용하려는 화면표시 주제 도구가 포함된 도구 팔레트를 열고 도구를 선택합니다.
도구 팔레트 세트의 기본 일람표 작성 팔레트에는 세 개의 샘플 화면표시 주제 도구가 있습니다. 문서 도구 카탈로그에 추가 화면표시 주제 도구가 있고, 스톡 도구 카탈로그에 일람표 작성 및 보고서 도구가 있습니다. 이 도구를 모든 도구 팔레트에 추가할 수 있습니다.
- 도면 영역에서 화면표시 주제 범례의 왼쪽 상단 구석에 삽입점을 지정합니다.
- 범례의 오른쪽 아래 구석을 지정하거나 Enter 키를 눌러 화면표시 주제 범례 축척을 현재 도면 축척으로 지정합니다.
화면표시 주제의 영향을 받는 객체는 도면에서 범례에 지정한 대로 시각적으로 변경됩니다.
