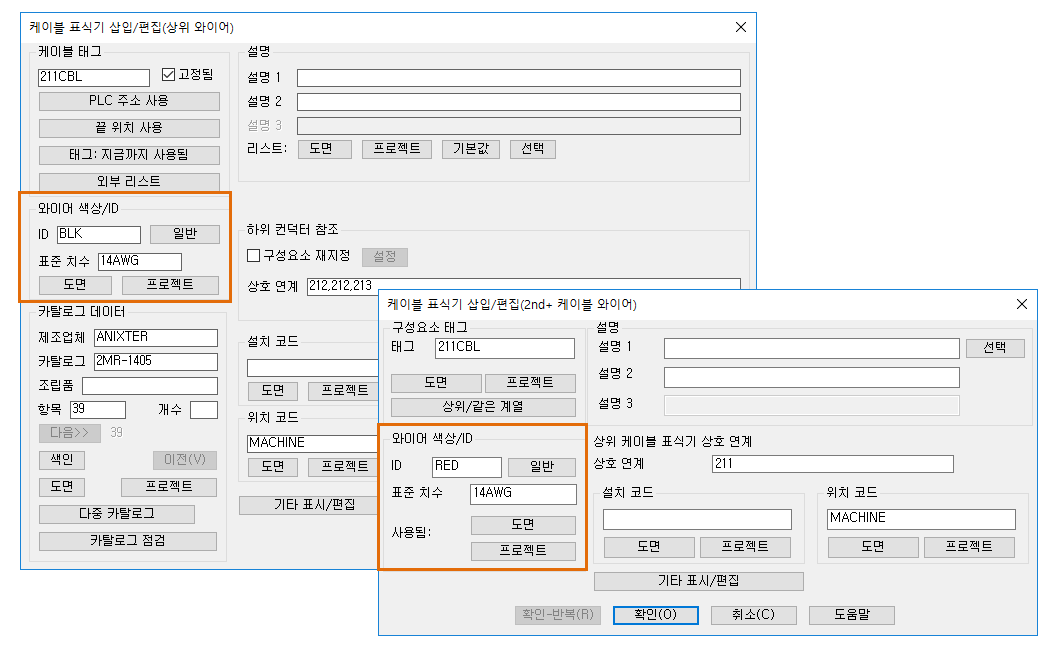

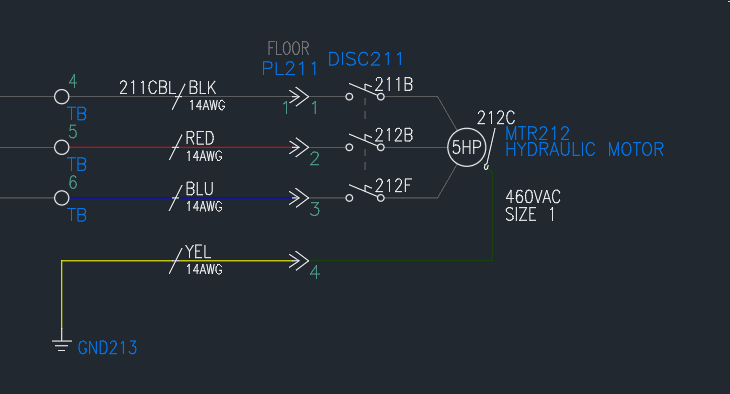

이제 모든 기존 표준에 대한 구조도 라이브러리의 케이블 표식기 기호가 RATING2 속성을 포함하도록 업데이트되었습니다. 이 속성을 사용하면 카탈로그 데이터의 정의된 컨덕터 리스트 또는 수동으로 입력한 값의 표준 치수 정보를 표시할 수 있습니다.
주:
- 새로 삽입된 케이블 표식기만 RATING2 속성에 대한 표준 치수 정보를 표시합니다. 기존 도면의 경우 블록을 교체하거나 업데이트하여 이전 블록을 새 블록으로 대체해야 합니다.

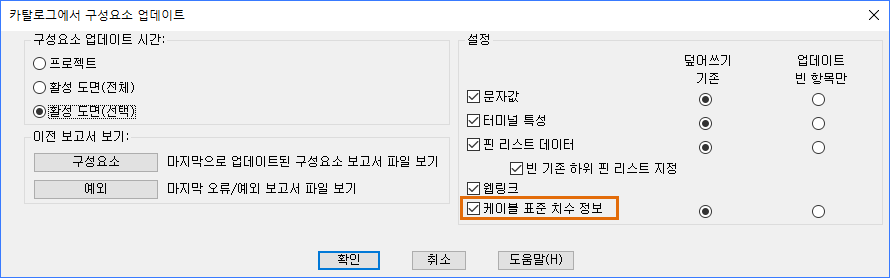

- 블록을 교체한 후 AEUPDFROMCAT를 사용하여 케이블 표준 치수 정보를 선택할 수 있습니다. 이렇게 하면 미리 정의된 컨덕터 리스트에서 케이블 표식기의 케이블 표준 치수 값이 지정된 카탈로그 번호에 대한 카탈로그 데이터베이스의 값과 일치하도록 업데이트됩니다. 이 업데이트를 수행하려면 와이어 색상/ID가 해당 케이블 표식기에 이미 지정되어 있어야 합니다.
- 마이그레이션 중에 기호/템플릿 - 구조도 라이브러리를 선택한 경우 AEMIGRATION 유틸리티는 AutoCAD Electrical 2026의 구조도 라이브러리에 있는 새 케이블 표식기 기호를 이전 버전으로 덮어씁니다.
